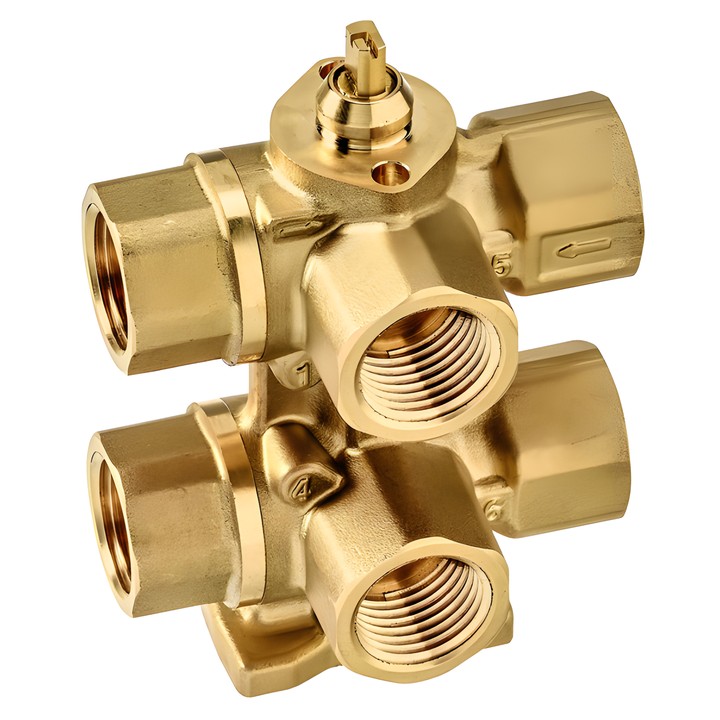

Belimo R3015-P63-P25-B1 - 6-weg regelkogelafsluiter

Belimo R3015-P63-P25-B1 – afsluiter met regelopening

Deze 6-weg regelkogelafsluiter met binnendraad wordt gebruikt voor het omschakelen of analoog regelen van de waterstroming in verwarmings- en koelelementen. Eén roterende aandrijving van 90° bedient twee sequenties (koeling/verwarming).

Belangrijkste kenmerken en specificaties

• DN 15, aansluiting Rp 1/2", binnendraad volgens ISO 7-1; PN 16.
• Kvs (sequentie 1): 0.63 m³/h; Kvs (sequentie 2): 0.25 m³/h.
• Medium: water, water met maximaal 50% vol. glycol; mediumtemperatuur: 6...80°C [43...176°F].
• Maximaal drukverschil ∆pmax: 100 kPa; sluitdruk ∆ps: 350 kPa; stille werking Δpv100 <50 kPa.
• Lineaire stromingskarakteristiek; toegestane lekkage: bellendicht, lekkageklasse A (EN 12266-1).
• Draaihoek 90°: sequentie 1 – 0...30° (koeling aanbevolen), dode zone – 30...60°, sequentie 2 – 60...90° (verwarming aanbevolen).
• De ingebouwde drukontlasting compenseert veranderingen in de mediumdruk in een gesloten volume wanneer de afsluiter in de gesloten stand (45°) staat.

Montageaanwijzingen

De afsluiter kan worden gemonteerd met de spindel in een positie van verticaal tot horizontaal. Montage in hangende positie, met de as naar beneden gericht, is niet toegestaan. Houd de juiste stromingsrichting aan; de positie van de kogel komt overeen met de markering „L” op de as.
