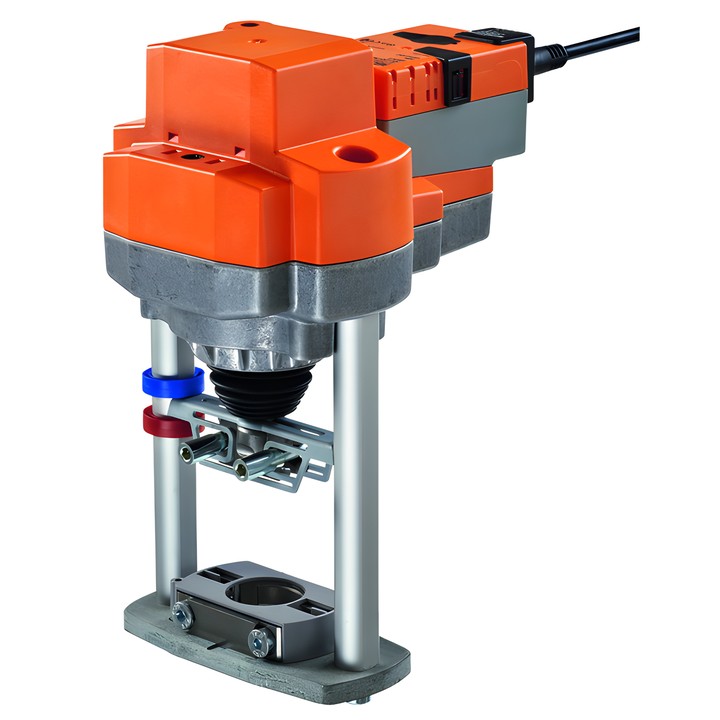

Belimo RV24A-SZ - lineaire aandrijving voor zittingkleppen

Lineaire Belimo RV24A-SZ-aandrijving

RV24A-SZ is een modulerende aandrijving voor 2-weg- en 3-wegzittingkleppen. Het regelsignaal Y bepaalt de positie van de aandrijving, terwijl het feedbacksignaal U elektrische uitlezing van de positie mogelijk maakt.

Belangrijkste specificaties

• Drukkracht: 4500 N; slag: 50 mm; looptijd: 150 s / 50 mm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Werkbereik Y: 0.5...10 V; positiefeedbacksignaal U: 0.5...10 V, max. 0.5 mA.
• Opgenomen vermogen tijdens bedrijf: 6 W; in ruststand: 1.5 W; dimensioneringsvermogen voor de draadkeuze: 11 VA.
• Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm².
• Beschermingsgraad IEC/EN: IP54; beschermingsgraad NEMA/UL: NEMA 2.
• Omgevingstemperatuur: 0...50°C; omgevingsvochtigheid: max. 95% RH, niet-condenserend.

Montage en bediening

De aandrijving wordt met vormvaste klemklauwen rechtstreeks op de klep gemonteerd. Ze kan 360° op de klephals worden gedraaid. Een drukknop maakt handmatige bediening mogelijk; met een schakelaar kan de bewegingsrichting worden gewijzigd. De aanpassing aan het mechanische bereik vindt plaats wanneer de voeding voor het eerst wordt ingeschakeld; ze kan ook met de drukknop worden gestart. De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstand is bereikt.
