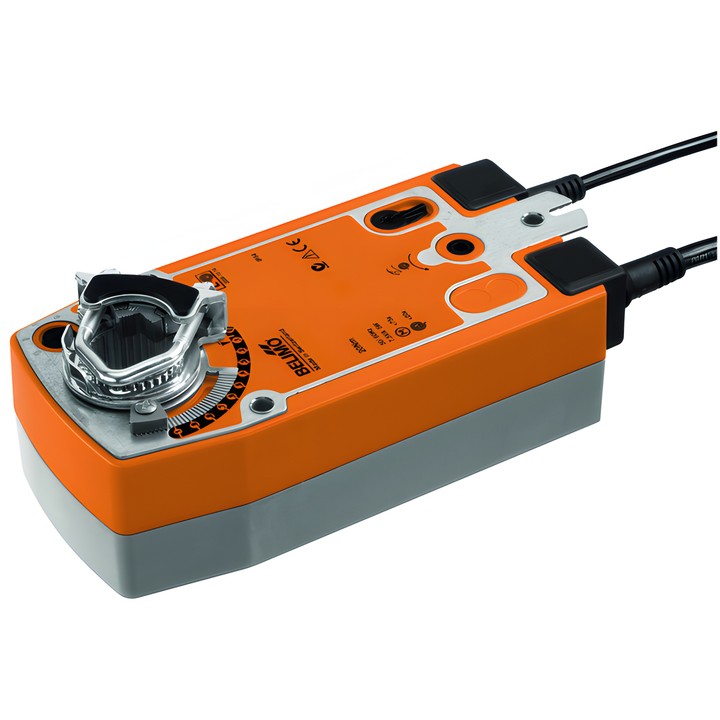

Belimo SF24A-SZ-S2 - analoge draaiaandrijving met veiligheidsfunctie

Belimo SF24A-SZ-S2

Analoge draaiaandrijving met veiligheidsfunctie voor het verstellen van kleppen en afsluiters in gebouwinstallaties. Volgens het gegevensblad is ze bedoeld voor luchtkleppen met een oppervlak tot ca. 4 m². Tijdens de werking spant de aandrijving de retourveer; na een stroomonderbreking brengt de veer de klep naar de veilige stand.

Belangrijkste kenmerken en specificaties

• Koppel van de motor en veiligheidsfunctie: 20 Nm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Werkbereik Y: 0.5...10 V; terugkoppelsignaal U: 0.5...10 V.
• Hulpschakelaars: 2x SPDT, 1x 10% / 1x 11...100%.
• Looptijd motor: 150 s / 90°; looptijd veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Draaihoek: max. 95°; instelbaar vanaf 33% in stappen van 2,5% met een mechanische aanslag.
• Motordraairichting geselecteerd met schakelaar L/R; richting van de veiligheidsfunctie geselecteerd via montage L/P.
• Handmatige verstelling met een slinger en vergrendelingsschakelaar.
• Mechanische aansluiting: universele klem 10...25.4 mm.
• Voedings- / stuuraansluiting: kabel 1 m, 4x 0.75 mm²; aansluiting hulpschakelaar: kabel 1 m, 6x 0.75 mm².
• Opgenomen vermogen tijdens werking: 4.5 W; in rust: 1.5 W; nominaal vermogen: 6.5 VA.
• Beschermingsgraad behuizing IEC/EN: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

De voeding moet via een veiligheidstransformator worden aangesloten. De aandrijving is bestemd voor stationaire verwarmings-, ventilatie- en airconditioningsystemen.
