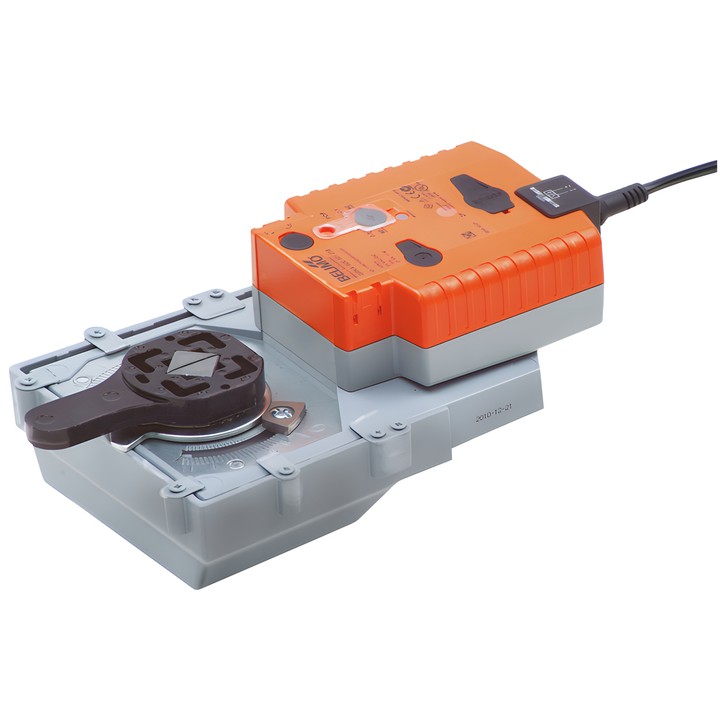

Belimo GRK24A-SZ-5 - analoge roterende servomotor met veiligheidsfunctie

Belimo GRK24A-SZ-5 - analoge roterende servomotor met veiligheidsfunctie

Belimo
zł 3.040,98
Inclusief belasting
zł 2.472,34 excl. btw.

Belimo GRK24A-SZ-5 roterende servomotor voor roterende kleppen en vlinderkleppen. Koppel 40 Nm, voeding AC/DC 24 V, analoge aansturing 0.5...10 V en terugmeldsignaal 0.5...10 V.

Bij stroomuitval maakt de energie die in de condensatoren is opgeslagen het mogelijk de klep naar de gekozen veilige stand te verplaatsen.

Levering in circa 14 dagen
Delen

Belimo GRK24A-SZ-5

Analoge roterende servomotor met veiligheidsfunctie voor roterende kleppen en vlinderkleppen. Tijdens normaal bedrijf positioneert de servomotor de klep volgens de gewenste instelling en laadt hij de ingebouwde condensatoren op. Bij stroomuitval gebruikt hij de opgeslagen energie om de klep naar de veilige stand te verplaatsen.

Belangrijkste kenmerken en specificaties

  • Motorkoppel: 40 Nm; nominale spanning: AC/DC 24 V.
  • Werkbereik Y: 0.5...10 V; terugmeldsignaal U: 0.5...10 V.
  • Veilige stand: NC/NO of instelbaar van 0...100% met de POP-draaiknop, in stappen van 10%.
  • Overbruggingstijd bij stroomuitval (PF): 2s; looptijd motor: 150 s / 90°; looptijd veiligheidsfunctie: 35 s / 90°.
  • Flensaansluiting: F05; voedings- / besturingsaansluiting: Kabel 1 m, 4x 0.75 mm².
  • Opgenomen vermogen tijdens bedrijf: 11 W; in rust: 3 W; nominaal vermogen: 21 VA.
  • Beschermingsgraad behuizing IEC/EN: IP54; beschermingsgraad NEMA/UL: NEMA 2.
  • Handmatige bediening met een drukknop; draaihoek instelbaar met mechanische aanslagen.

De servomotor is ontworpen voor stationaire verwarmings-, ventilatie- en airconditioningsystemen. De condensatoren worden volledig ontladen geleverd en moeten vóór de ingebruikname ongeveer 20 s worden opgeladen.

  • Merk
    Belimo
  • Referentie
    GRK24A-SZ-5

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    11 W
  • Opgenomen vermogen (vasthouden)
    3 W
  • Nominaal vermogen
    21 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Regeltype
    DC 0,5...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2

Techniczna karta katalogowa – GRK24A-SZ-5

Downloaden (1.75MB)

EU Declaration of Conformity – GRK24A-SZ-5

Downloaden (32.8KB)

Environmental Declaration – GRK..

Downloaden (72.32KB)

Technical data sheet – GRK24A-SZ-5

Downloaden (1.74MB)
