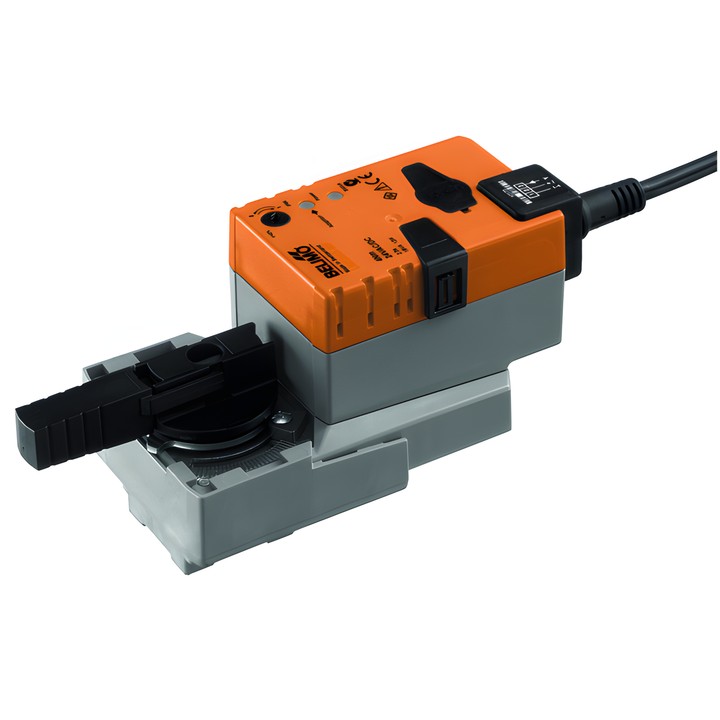

Belimo LRQ24A-SZ - roterende servomotor voor kogelkranen

Belimo LRQ24A-SZ roterende servomotor

De LRQ24A-SZ is een modulerende servomotor voor kogelkranen, bestemd voor vaste verwarmings-, ventilatie- en airconditioninginstallaties. Het regelsignaal Y bepaalt de klepstand; spanning U wordt gebruikt om de stand elektrisch aan te geven en kan als regelsignaal voor andere servomotoren dienen.

Belangrijkste kenmerken en specificaties

• Koppel: 4 Nm; looptijd: 9 s / 90°.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Werkbereik regelsignaal Y: 0.5...10 V; positiesignaal voor terugmelding U: 0.5...10 V.
• Opgenomen vermogen tijdens bedrijf: 13 W; in ruststand: 2 W; dimensioneringsvermogen voor bekabeling: 23 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 4x 0.75 mm².
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische, afneembare standaanwijzer.
• Instelbare draaihoek met mechanische aanslagen; handmatige of automatische aanpassing bij de eerste inschakeling.
• Beschermingsgraad IEC/EN: IP54; beschermingsgraad NEMA/UL: NEMA 2.
• Omgevingstemperatuur: -30...40°C [-22...104°F].

De servomotor wordt met één centrale schroef rechtstreeks op de kogelkraan gemonteerd. De montagepositie ten opzichte van de klep kan per 90° worden gekozen. De servomotor is beveiligd tegen overbelasting en stopt automatisch zodra de aanslag wordt bereikt.
