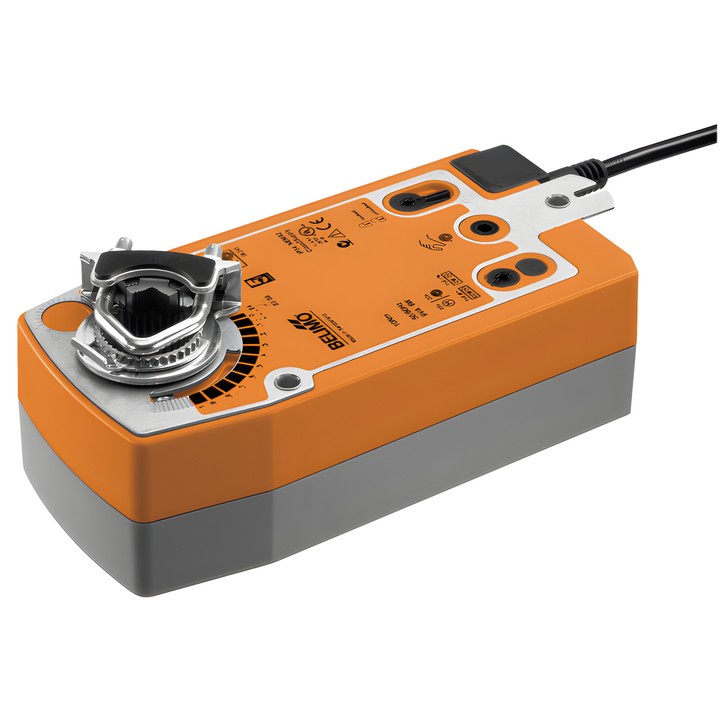

Belimo NF24A-SZ - roterende aandrijving met veerretour

Belimo NF24A-SZ – roterende aandrijving met veiligheidsfunctie

De aandrijving positioneert kleppen in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Tijdens bedrijf verplaatst het regelsignaal Y de klep en spant het de retourveer. Bij onderbreking van de voeding brengt de veer de klep naar de veiligheidsstand.

Belangrijkste kenmerken en specificaties

• Draaimoment van de motor en veiligheidsfunctie: 10 Nm.
• Nominale spanning: AC/DC 24 V; spanningsbereik: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Regelbereik Y: 0.5...10 V; standterugkoppelsignaal U: 0.5...10 V.
• Looptijd motor: 150 s / 90°; looptijd veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Draaihoek: max. 95°; instelling met mechanische eindstops.
• Universele asklem voor 10...25.4 mm; handmatige verstelling met slinger en vergrendelingsschakelaar.
• Aansluiting voor voeding en regeling: kabel van 1 m, 4x 0.75 mm².
• Opgenomen vermogen: 3.5 W tijdens beweging en 2.5 W in ruststand; dimensioneringsvermogen voor bekabeling: 5.5 VA.
• Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

De draairichting van de motor wordt gekozen met de schakelaar L/R; de draairichting van de veiligheidsfunctie wordt bepaald door de montagewijze L/R. De documentatie vermeldt luchtkleppen met een oppervlak tot ongeveer 2 m².
