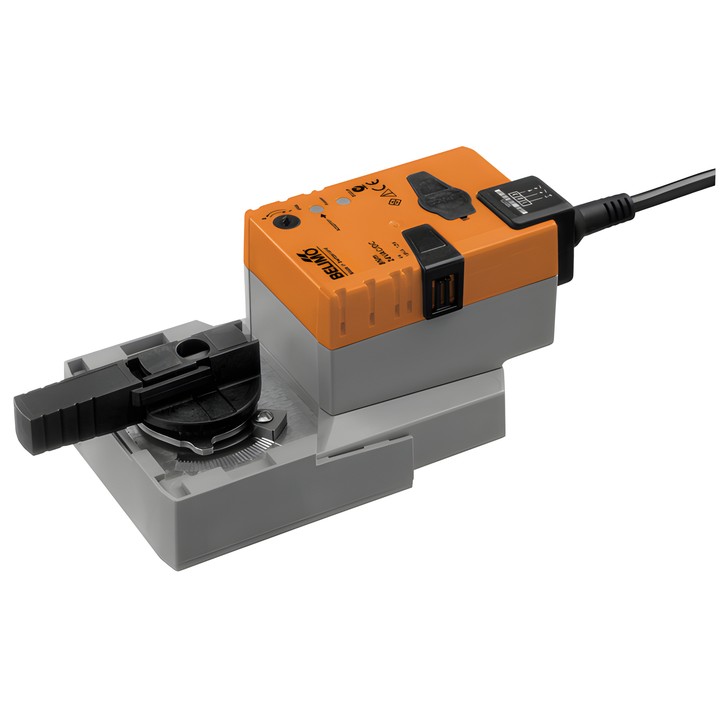

Belimo NRQ24A-SZ - roterende servomotor voor kogelkranen

Belimo NRQ24A-SZ – servomotor voor kogelkranen

Roterende servomotor met modulerende regeling. Signaal Y bepaalt de positie van de servomotor; spanning U wordt gebruikt voor de elektrische aanduiding van de klepstand.

Belangrijkste kenmerken en specificaties

• Draaimoment van de motor: 8 Nm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Werkbereik van signaal Y: 0.5...10 V; positieterugkoppeling U: 0.5...10 V.
• Looptijd van de motor: 9 s / 90°.
• Opgenomen vermogen tijdens bedrijf: 13 W; in rust: 2 W; dimensioneringsvermogen voor de bedrading: 23 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 4x 0.75 mm².
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid; instelbare draaihoek met mechanische aanslagen.
• Handmatige aanpassing, automatisch bij de eerste inschakeling.
• Beschermingsgraad IEC/EN: IP54; omgevingstemperatuur: -30...40°C.

Directe montage op de kogelkraan gebeurt met één centrale schroef. Parallel bedrijf van servomotoren is toegestaan, rekening houdend met de gegevens van hun specificaties.
