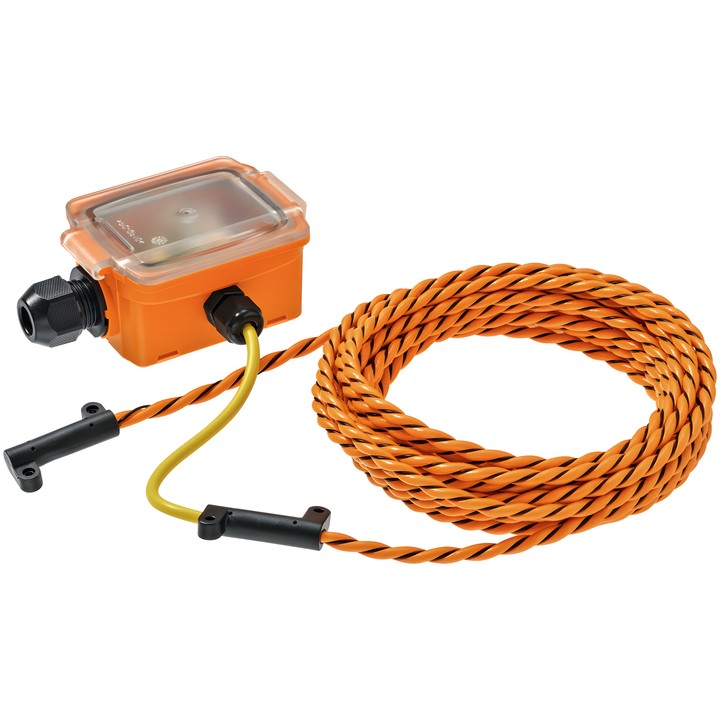

Belimo 22HL-105 – vloeistofleksensor

Het apparaat detecteert vloeistoflekken met behulp van een detectiekabel. Het is bedoeld voor alarm-, regel- en bewakingstoepassingen bij tanks, verhoogde vloeren, verlaagde plafonds en ruimten in stationaire verwarmings-, ventilatie- en airconditioninginstallaties. Wanneer de contacten opdrogen, wordt het alarm automatisch gereset.

Belangrijkste kenmerken

• Detectiekabel met een lengte van 5 m.
• Nominale spanning: AC/DC 24 V; spanningsbereik: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Potentiaalvrij SPDT-wisselcontact: Max. AC/DC 24 V / 1 A.
• Schakeldrempel: ≈10 μS; gemeten waarde: geleidbaarheid.
• Led-indicatie: groen – voeding in orde, rood – lek gedetecteerd.
• Beschermingsgraad van de behuizing: IP65 / NEMA 4.
• Aansluiting via een afneembare klemmenstrook met veerklemmen, max. 2.5 mm².
• Medium: water of een water-glycolmengsel tot 50/50.

De detectiekabel kan meanderend op een oppervlak of spiraalvormig rond een buis worden gelegd. Bij montage op een buis kan condensatie op het oppervlak ervan de schakelaar activeren.
