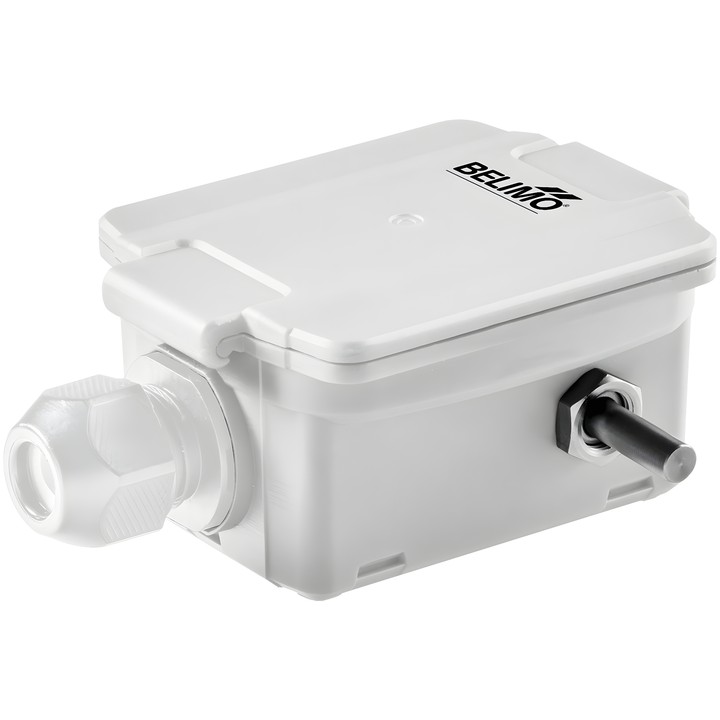

Belimo 22UT-14 - buitentemperatuursensor

Belimo 22UT-14 – buitentemperatuursensor

Actieve sensor voor het meten van de buitentemperatuur van lucht. Het uitgangssignaal van 4...20 mA komt overeen met het geselecteerde meetbereik.

Belangrijkste kenmerken

• Nominale voedingsspanning: DC 24 V; spanningsbereik: DC 13.5...26.4 V.
• Stroomuitgang: 1x 4...20 mA, max. weerstand 500 Ω.
• 8 meetbereiken selecteerbaar via jumperinstellingen: S0 -50...50°C, S1 -10...120°C, S2 0...50°C, S3 0...250°C, S4 -15...35°C, S5 0...100°C, S6 -20...80°C, S7 0...160°C.
• Meetcomponent op basis van Pt1000 class AA; nauwkeurigheid ±0.5°C @ 21°C voor instellingen S2 en S4.
• Sonde: lengte 25 mm, diameter 6 mm.
• Beschermingsgraad behuizing: IP65 / NEMA 4X.
• Aansluiting: insteekbare veerklemmenstrook, max. 2.5 mm²; kabelwartel ø6...8 mm.
• Omgevingstemperatuur: -35...50°C; mediumtemperatuur: -35...50°C.

De vermelde meetbereiken bepalen niet de toegestane mediumtemperatuur; de limiet daarvan is -35...50°C.
