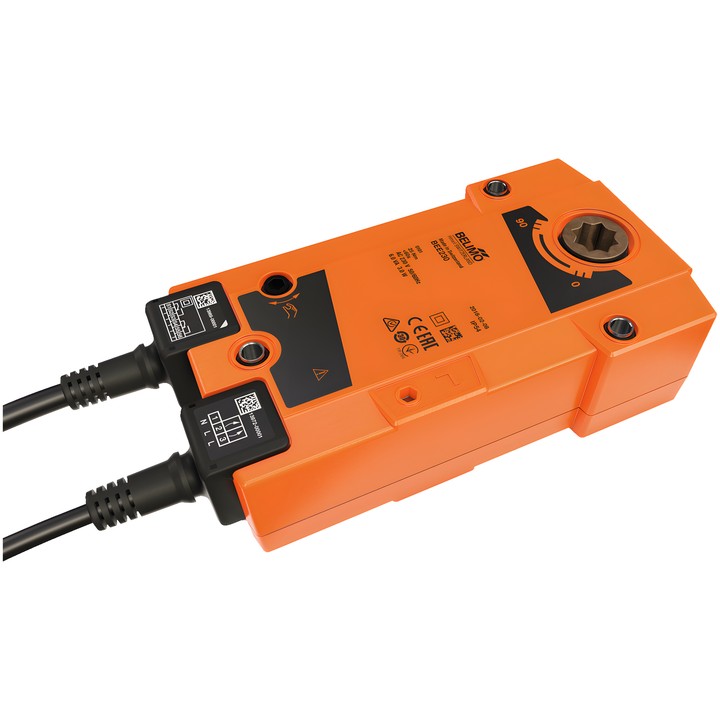

Belimo BEE230 - aandrijving voor rookbeheersingskleppen

Belimo BEE230 – aandrijving voor rookbeheersingskleppen

Aandrijving met tweedraads Open/Dicht-regeling. De draairichting van de motor kan tijdens de montage worden gekozen. Handmatige verstelling gebeurt met de bij het apparaat geleverde handslinger.

Belangrijkste technische gegevens

• Koppel: 25 Nm; nominale spanning: AC 230 V, 50/60 Hz.
• Looptijd van de motor: <60 s / 90°; maximale draaihoek: 95°.
• Opgenomen vermogen tijdens bedrijf: 3.5 W; in rust: 0.4 W; dimensioneringsvermogen: 6 VA.
• Mechanische aansluiting: vormgesloten verbinding 12x12 mm, doorgaande holle as.
• Hulpcontacten: 2x SPDT, schakelpunten 5° / 80°.
• Aansluiting voor voeding en regeling: kabel 1 m, 3x 0.75 mm², FRNC (halogeenvrij); aansluiting hulpcontacten: kabel 1 m, 6x 0.75 mm², FRNC (halogeenvrij).
• Mechanische standaanwijzer en Safety Position Lock™-vergrendeling van de veiligheidsstand.
• Beschermingsgraad: IP54; beschermingsklasse IEC/EN: II, versterkte isolatie; omgevingstemperatuur: -30...55°C [-22...131°F].

De set bevat een handslinger, aanwijzer en beschermtas. De aandrijving wordt aangepast aan de klep en gemonteerd door de fabrikant van de rookbeheersingsklep.
