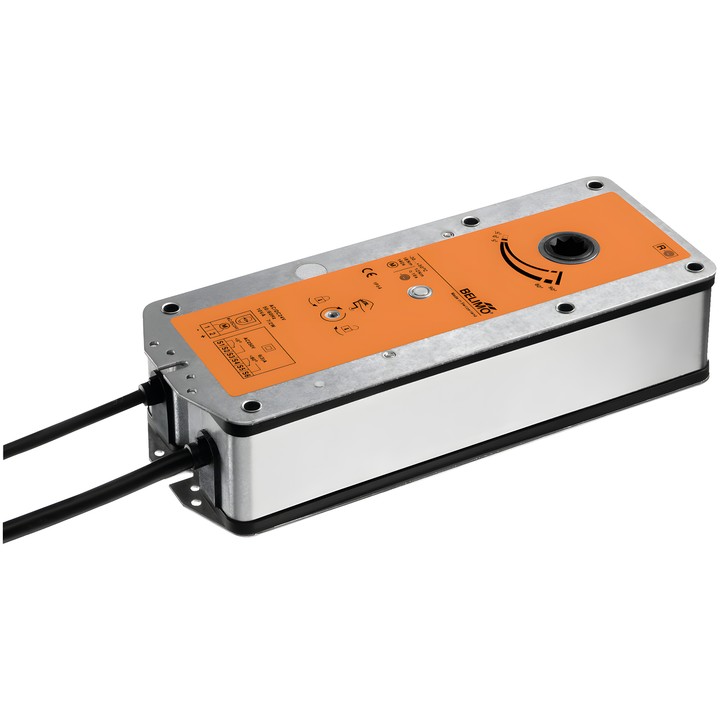

Belimo BF48-5 - veerretourservomotor voor brandkleppen

Belimo BF48-5 – servomotor voor brand- en rookkleppen

Veerretourservomotor voor 90°-brand- en rookkleppen in ventilatie- en airconditioningsystemen. Tijdens de werking verplaatst de motor de klep en spant hij de retourveer; bij een onderbreking van de voeding brengt de energie van de veer de klep naar de veiligheidsstand.

Belangrijkste technische gegevens

• Nominale spanning: AC/DC 48 V; frequentie: 50/60 Hz.
• Regeling: Sluiten/Openen.
• Motorkoppel: 18 Nm; veiligheidsfunctiekoppel: 12 Nm.
• Looptijd van de motor: <120 s / 90°; looptijd van de veiligheidsfunctie: 16 s @ 20°C.
• Opgenomen vermogen tijdens werking: 11 W; in ruststand: 3.5 W; voor kabeldimensionering: 16 VA.
• Hulpschakelaars: 2x SPDT; schakelpunten: 5° / 80°.
• Aansluiting voor voeding en regeling: kabel 1 m, 2x 0.75 mm² (halogeenvrij); aansluiting van de hulpschakelaars: kabel 1 m, 6x 0.75 mm² (halogeenvrij).
• Mechanische aansluiting: vormgesloten verbinding 12x12 mm, niet-doorgaande holle as.
• Draaihoek: max. 95°; de bewegingsrichting van de motor wordt gekozen door montage L/R.
• Handmatige bediening met positiestop; mechanische standaanwijzer.
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).

Inbegrepen: handslinger, aanwijzer, beschermkap en inzetstuk voor de vormgesloten verbinding 12/10 mm. Volgens de documentatie wordt de servomotor aangepast en op de klep gemonteerd door de klepfabrikant; Belimo levert hem rechtstreeks aan fabrikanten van veiligheidskleppen.
