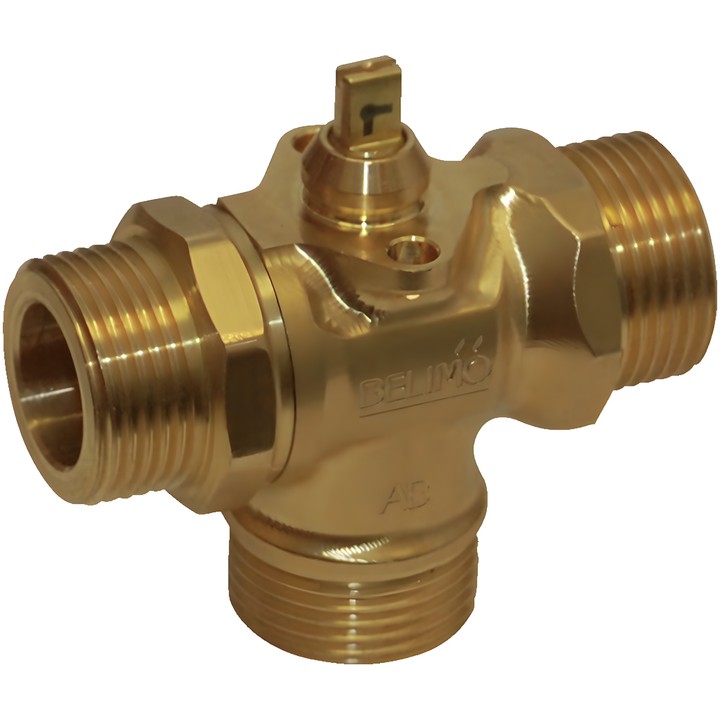

Belimo C520Q-J - 3-weg omschakelbare zoneklep

Belimo C520Q-J – omschakelbare zoneklep

3-wegklep met buitendraad, ontworpen voor omschakeling en open/dicht-regeling aan de waterzijde van ventilatie- en verwarmingsinstallaties. De klep wordt verplaatst door een roterende aandrijving die met een open/dicht-signaal wordt aangestuurd.

Belangrijkste kenmerken en parameters

• DN 20; aansluiting: G 3/4" buitendraad conform ISO 228-1; PN 25.
• Kvs 3.6 m³/h; ps 1600 kPa.
• Medium: water of water met maximaal 50% glycol op volume.
• Mediumtemperatuur: 2...100°C [36...212°F]; met aandrijving 2...90°C.
• Differentiaaldruk: ∆pmax 280 kPa; sluitdruk: 280 kPa. Voor een stille werking wordt 50 kPa aangegeven.
• Afdichting: bellendicht, lekkageklasse A (EN 12266-1).
• Draaihoek: 90°; stroming is in beide richtingen mogelijk.
• Behuizing en spindel van messing; afsluitelement van verchroomd messing; spindelafdichting: EPDM-O-ring; zitting: PTFE, EPDM-O-ring.
• Montage van de aandrijving met klikbevestiging, zonder gereedschap; de klep is onderhoudsvrij.

Toegestane montagepositie: van verticaal tot horizontaal ten opzichte van de spindel. Montage met de spindel naar beneden is niet toegestaan. Verwijder de eindaanslag op de aandrijving om de draaihoek van 90° te bereiken die nodig is voor de omschakelfunctie.
