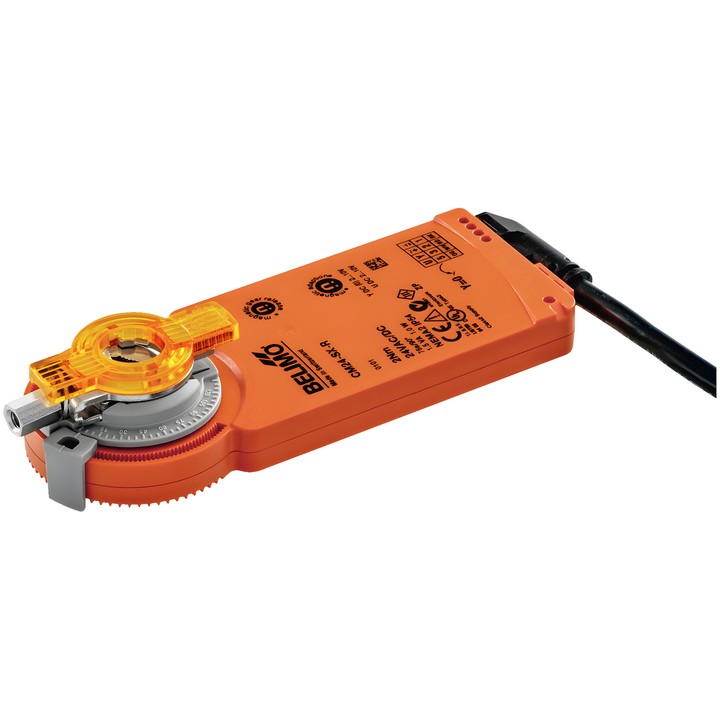

Belimo CM24-SX-R - modulerende klepaandrijving

Name: Belimo CM24-SX-R - modulerende klepaandrijving
Brand: Belimo
SKU: CM24-SX-R
Price: 1130.37 PLN
Availability: OutOfStock

Belimo

zł 1.130,37

Inclusief belasting

zł 919,00 excl. btw.

Belimo CM24-SX-R is een aandrijving voor kleppen in technische gebouwinstallaties. Het koppel bedraagt 2 Nm, de voedingsspanning is AC/DC 24 V en de looptijd is 75 s / 90°.

De aandrijving werkt met een 2...10 V-stuursignaal en levert een 2...10 V-terugmeldsignaal voor de positie. Ze heeft een universele asbevestiging voor assen van 6...12.7 mm en beschermingsgraad IP54.

Product niet beschikbaar

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM24-SX-R-klepaandrijving

Deze modulerende aandrijving is bedoeld voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad kan ze luchtkleppen met een oppervlak tot ca. 0.4 m² bedienen. Het stuursignaal Y bepaalt de positie van de aandrijving, terwijl de terugkoppelspanning U wordt gebruikt voor de elektrische aanduiding van de klepstand.

Belangrijkste kenmerken en specificaties

Motorkoppel: 2 Nm; nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
Werkbereik Y: 2...10 V; positieterugmelding U: 2...10 V.
Looptijd motor: 75 s / 90°; draairichting motor: rechtsom (cw).
Draaihoek: 0...287.5°; hoekinstelling met mechanische eindaanslagen.
Handmatige verstelling met een magneet; aanpassing van het instelbereik gestart met een magneet, automatisch bij de eerste inschakeling.
Mechanische aansluiting: universele asbevestiging voor assen van 6...12.7 mm; aansluitingen voor voeding en besturing: kabel van 1 m, 4x 0.75 mm².
Opgenomen vermogen tijdens beweging: 1 W; in ruststand: 0.5 W; vermogen voor kabeldimensionering: 1.5 VA.
Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving wordt rechtstreeks op de klepas gemonteerd en met de meegeleverde Z-ARCM-clip tegen verdraaien beveiligd. Na handmatige verstelling is aanpassing vereist; deze wordt met een magneet gestart.
