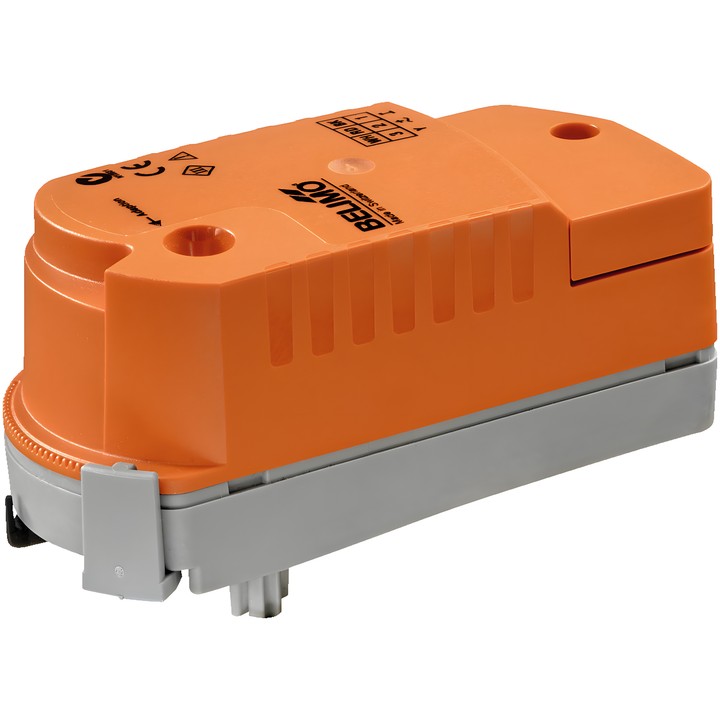

Belimo CQK24A-SR-T - roterende aandrijving voor zonekleppen

Name: Belimo CQK24A-SR-T - roterende aandrijving voor zonekleppen
Brand: Belimo
SKU: CQK24A-SR-T
Price: 479.29 PLN
Availability: BackOrder

Belimo

zł 479,29

Inclusief belasting

zł 389,67 excl. btw.

Roterende aandrijving Belimo CQK24A-SR-T voor zonekleppen, met veiligheidsfunctie en een spanningsloze gesloten positie (NC). Koppel 1 Nm, voeding AC/DC 24 V en modulerende regeling 2...10 V.

De looptijd van de motor bedraagt 75 s / 90° en de looptijd naar de veiligheidspositie 60 s / 90°. De aandrijving heeft een terugmeldsignaal voor de positie van 2...10 V, aansluitklemmen en beschermingsgraad IP40.

Levering in circa 14 dagen

Belimo CQK24A-SR-T-aandrijving

Roterende aandrijving met veiligheidsfunctie, bestemd voor zonekleppen. Bij uitval van de voeding verplaatst de energie die in de geïntegreerde condensatoren is opgeslagen de klep naar de gesloten positie (NC). De fabrieksmatig ingestelde overbruggingstijd bij spanningsuitval (PF) bedraagt 1 s.

Belangrijkste kenmerken en technische gegevens

Koppel: 1 Nm.
Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
Modulerende regeling: 2...10 V; terugmeldsignaal voor de positie: 2...10 V.
Looptijd van de motor: 75 s / 90°; looptijd naar de veiligheidspositie: 60 s / 90°.
Opgenomen vermogen tijdens bedrijf: 2.5 W; in rust: 0.5 W; dimensioneringsvermogen voor bekabeling: 5 VA.
Aansluiting voor voeding en regeling: klemmen 1.5 mm² (kabel ø6...8 mm, 4-aderig).
Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Gereedschapsloze montage met klikbevestiging; mechanische positieaanwijzer.
De draaihoek kan met een clip in stappen van 2.5° worden ingesteld om het maximale debiet van de klep in te stellen.
De klep kan handmatig worden verplaatst nadat de aandrijving is losgeklikt.

Voer na wijziging van de debietinstelling met de aanslagclip een aanpassing van de modulerende aandrijving uit. De voeding moet afkomstig zijn van een scheidingstransformator.
