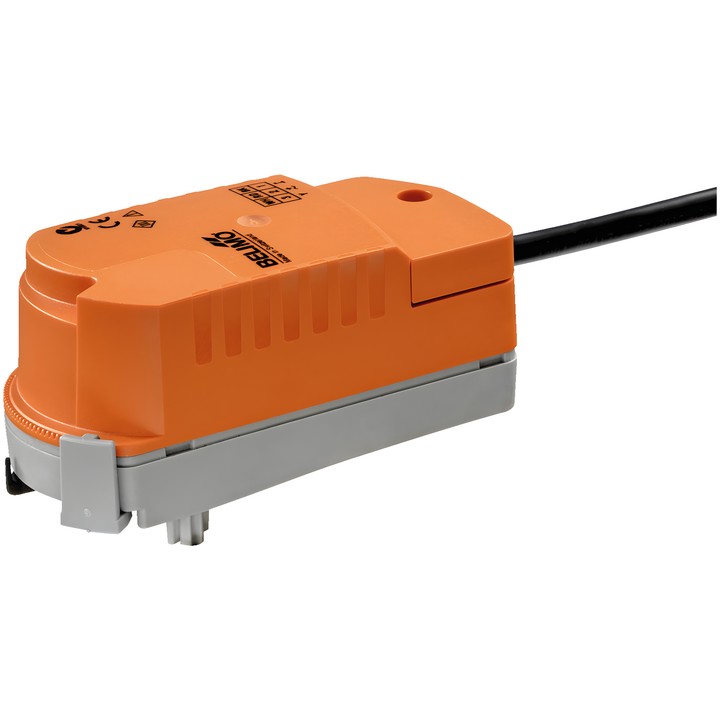

Draaiaandrijving met veiligheidsfunctie, ontworpen voor zonekleppen. Tijdens de werking worden de ingebouwde condensatoren opgeladen; bij een stroomonderbreking gebruikt de aandrijving de opgeslagen energie om de klep naar de veilige stand te verplaatsen: gesloten zonder voeding (NC). De fabrieksmatig ingestelde overbruggingstijd (PF) bedraagt 1 s.

Belangrijkste kenmerken en technische gegevens

• Nominale spanning: AC/DC 24 V; nominale spanningsfrequentie: 50/60 Hz.
• Nominaal spanningsbereik: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Regeling: Open/Dicht; koppel: 1 Nm.
• Looptijd motor: 15 s / 90°; looptijd veiligheidsfunctie: 15 s / 90°.
• Opgenomen vermogen tijdens beweging: 2.5 W; in ruststand: 0.5 W; dimensioneringsvermogen: 5 VA.
• Voedings- en regelingsaansluiting: kabel 1 m, 2x 0.34 mm².
• Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Gereedschapsloze klikmontage; mechanische standaanwijzer.
• De draaihoek kan met een clip in stappen van 2.5° worden ingesteld om het maximale debiet van de klep te bepalen.
• Handmatige bediening van de klep nadat de aandrijving is losgemaakt.

Bij levering zijn de condensatoren ontladen. Vóór de eerste ingebruikname heeft de aandrijving ongeveer 25 s nodig om voor te laden.
