Belimo D7250WL/BAC – set voor een 3-wegsysteem

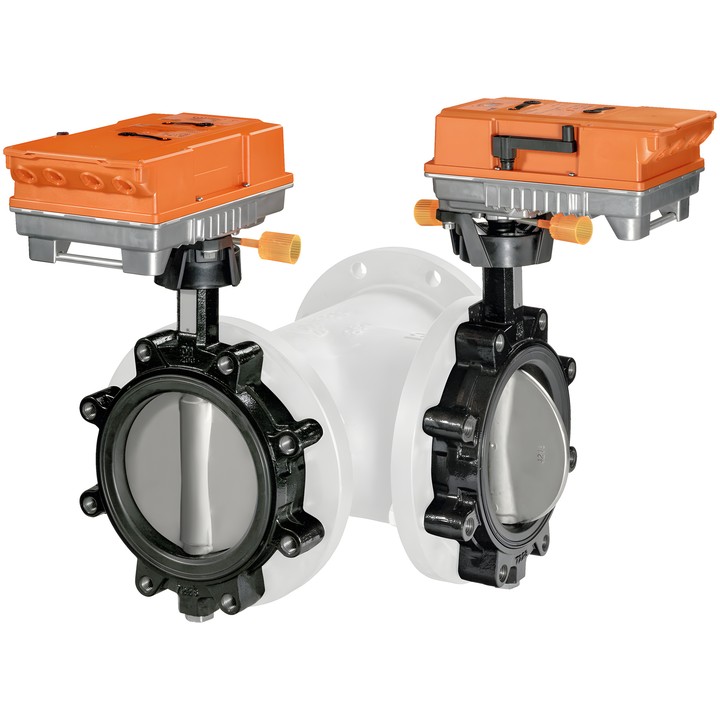

De set omvat 2x D6250WL+ZPR01 en 2x PRCA-BAC-S2-T-250: twee vlinderkleppen met twee servomotoren, afzonderlijk geleverd voor montage met een T-stuk. Het T-stuk DN 250 maakt geen deel uit van de set en moet apart worden besteld. Het systeem is bedoeld voor mengen, stroomverdeling en schakeling en regeling aan de waterzijde.
Belangrijkste technische gegevens
- 3-wegsysteem, DN 250, PN 16; kleppen met schroefdraadgaten in het klephuis, flensaansluiting.
- Kvs 1200 m³/h voor regeltoepassingen; Kvmax 3000 m³/h voor schakelingstoepassingen.
- Medium: water, water met max. 50% vol. glycol; mediumtemperatuur -20...120°C [-4...248°F].
- Maximaal drukverschil ∆pmax 300 kPa; sluitdruk 1200 kPa.
- Koppel servomotor 160 Nm; nominale spanning AC 24...240 V / DC 24...125 V; looptijd motor 35 s / 90°.
- Besturing: open/dicht, modulerend, communicatief of hybride; communicatie BACnet MS/TP, Modbus RTU, MP-Bus.
- Werkbereik Y 2...10 V; beschikbare instellingen 0.5...10 V en 4...20 mA. Terugmeldsignaal U 2...10 V.
- Doorstroomkarakteristiek: 0...60% openingshoek – gelijkpercentage; 0...100% – S-vormig, met mogelijkheid om een lineaire karakteristiek in te stellen.
- Lekdichtheid A; beschermingsgraad IP66/67.
Om beide servomotoren met hetzelfde signaal aan te sturen, moet het stuursignaal van één servomotor worden geïnverteerd. Toegestane montageoriëntatie van de kleppen: van verticaal tot horizontaal ten opzichte van de as; montage met de as naar beneden is niet toegestaan.
