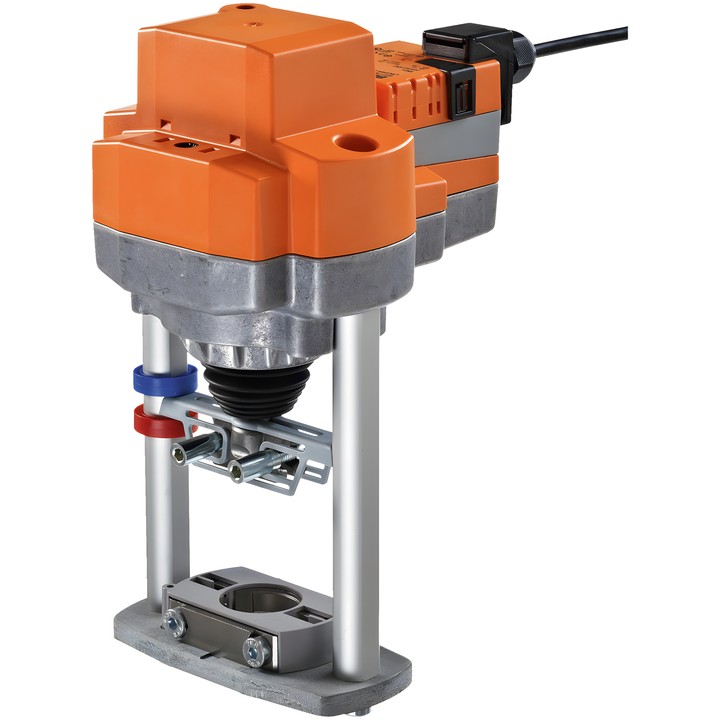

Belimo EV24A-TPC - lineaire aandrijving voor klepafsluiters

Belimo EV24A-TPC – aandrijving voor klepafsluiters

Aandrijving voor 2-weg- en 3-wegklepafsluiters. Ondersteunt Dicht/Open- of 3-puntsregeling.

Belangrijkste kenmerken en parameters

• Aandrijfkracht: 2500 N; slag: 40 mm; looptijd: 150 s / 40 mm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Bereik nominale spanning: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 0.5 W; voor de dimensionering van bedrading: 4.5 VA.
• Aansluiting voor voeding en regeling: klemmen met kabel van 1 m, 3x 0.75 mm², klem 4 mm².
• Handmatige verstelling met drukknop, die vergrendeld kan worden.
• Mechanische standaanwijzer voor een slag van 5...40 mm.
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstop wordt bereikt. Bij gebruik van een pulserende 3-puntsregelaar moet ervoor worden gezorgd dat de pulsen stoppen zodra de eindpositie is bereikt.
