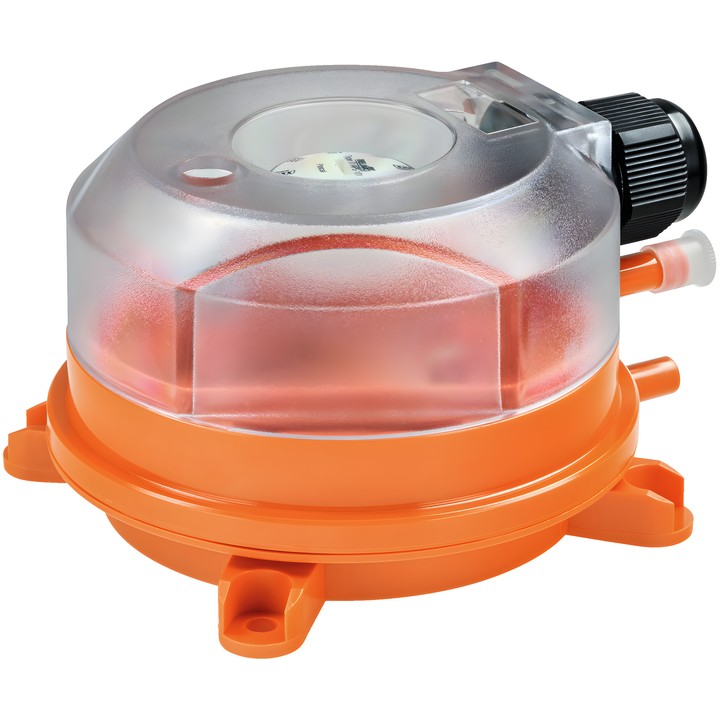

Belimo 01APS-104 - verschildrukschakelaar

Belimo 01APS-104-verschildrukschakelaar

Model 01APS-104 wordt gebruikt voor het bewaken van overdruk, onderdruk en luchtdrukverschil, evenals andere niet-brandbare, niet-agressieve gassen in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Het toestel heeft een instelbaar schakelpunt en automatische reset.

Belangrijkste technische gegevens

• Meetbereik: 500...2500 Pa.
• Herhaalnauwkeurigheid: ±1%, min. ±5 Pa; schakeldifferentie: 150 Pa.
• Barstdruk: 10 kPa.
• Uitgangssignaal: schakelaar; maximale contactbelasting: 1,0 A / AC 250 V.
• Elektrische aansluiting: klemmen voor draden van 0.5...1.5 mm².
• Beschermingsgraad: IP54 en NEMA 13.
• Omgevings- en mediumtemperatuur: -20...85°C [-4...185°F].
• Inclusief: PVC-buis van 2 m, 2 kunststof kanaalaansluitingen en schroeven.

Montageaanwijzingen

De specificaties voor het schakelpunt gelden voor verticale montage; montage met de drukaansluitingen naar beneden wordt aanbevolen. Montage van de drukschakelaar ondersteboven is niet toegestaan.
