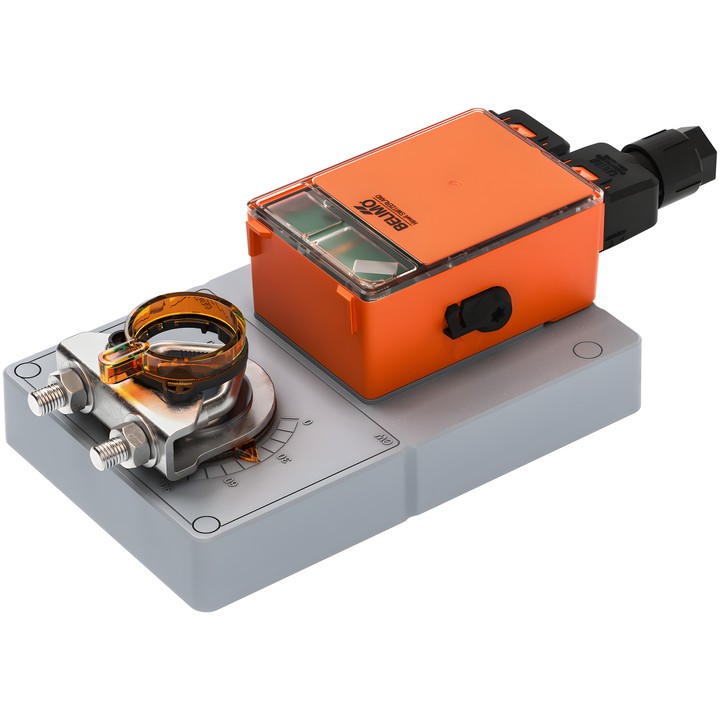

Belimo GM24SR.36 - roterende servomotor voor kleppen

Belimo GM24SR.36 - roterende servomotor voor kleppen

Belimo
zł 1.675,78
Inclusief belasting
zł 1.362,42 excl. btw.

Roterende servomotor voor kleppen Belimo GM24SR.36 met een koppel van 40 Nm, gevoed met AC/DC 24 V. Ondersteunt modulerende, open/dicht- en 3-puntsregeling, evenals MP-Bus-communicatie.

De looptijd van de motor bedraagt 35 s / 90° en is instelbaar binnen 35...150 s. Het toestel heeft beschermingsgraad IP54, aansluitklemmen en een omkeerbare universele montageklem voor assen van 12...26.7 mm.

Levering in circa 14 dagen
Delen

Belimo GM24SR.36-servomotor voor kleppen

De GM24SR.36 is een roterende servomotor die is ontworpen voor het positioneren van kleppen in technische gebouwinstallaties. Hij kan werken met analoge regeling of een digitaal signaal ontvangen via MP-Bus.

Belangrijkste kenmerken en parameters

  • Koppel: 40 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
  • Regeling: modulerend, open/dicht, 3-punts of communicatie via MP-Bus.
  • Werkbereik Y: 2...10 V; terugkoppelsignaal positie U: 2...10 V.
  • Looptijd van de motor: 35 s / 90°; instelbare looptijd: 35...150 s.
  • Rotatiehoek: max. 95°; elektronische begrenzing aan beide zijden mogelijk met Belimo Assistant 2.
  • Handmatige verstelling met een vergrendelbare zijhendel.
  • Omkeerbare universele montageklem voor assen van 12...26.7 mm.
  • Afneembare veerklemmen voor elektrische aansluiting; beschermingsgraad IEC/EN IP54.
  • Opgenomen vermogen tijdens bedrijf: 4 W; in rust: 0.3 W; dimensioneringsvermogen: 8 VA.
  • Groene led voor de bedrijfsstatus en een NFC-interface voor configuratie via Belimo Assistant 2.
  • Omgevingstemperatuur tijdens bedrijf: -30...55°C [-22...131°F].

  • Merk
    Belimo
  • Referentie
    GM24SR.36
  • ean13
    7630498124198

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    4 W
  • Opgenomen vermogen (vasthouden)
    0.3 W
  • Nominaal vermogen
    8 VA
  • Aansluiting voor voedingsregeling
    Klemmen 2.5 mm² [14 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 4-aderig)
  • Regeltype
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Beschermingsgraad
    IP54
  • Handbediening
    Met zijhendel, vergrendelbaar
  • Bewegingstijd (motor)
    35 s / 90°
  • Variabele looptijd van de motor
    35...150 s
  • Omgevingstemperatuur
    -30...55°C [-22...131°F]
  • Draaimoment
    40 Nm
  • Bewegingsrichting - motor
    Y = 0 V: linker aanslag, rechterpositie
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 12...26.7 mm

Techniczna karta katalogowa

Downloaden (3.41MB)

Instrukcja montażu

Downloaden (1.55MB)

Techniczna karta katalogowa – GM24SR.36

Downloaden (3.44MB)

EU Declaration of Conformity – GM24SR.36

Downloaden (56.14KB)
