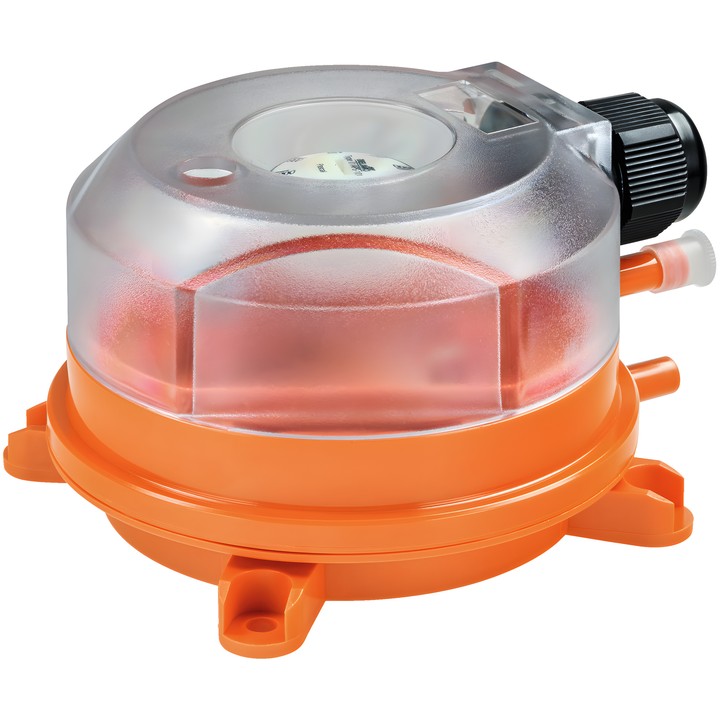

Belimo 01APS-10U - verschildrukschakelaar

Belimo 01APS-10U verschildrukschakelaar

Ontworpen voor het bewaken van overdruk, onderdruk en drukverschil van lucht en andere niet-ontvlambare, niet-agressieve gassen in stationaire HVAC-installaties en toepassingen voor energiebeheer. Het toestel heeft een instelbaar schakelpunt en automatische reset.

Belangrijkste kenmerken

• Meetbereik: 50...500 Pa (0.20...2.00 inch WC).
• Herhaalnauwkeurigheid: ±2.5%, min. ±5 Pa; schakeldrukverschil: 20 Pa.
• Barstdruk: 10 kPa.
• Uitgangssignaal: schakelaar; max. contactbelasting: 1,0 A / AC 250 V.
• Elektrische aansluiting: klemmen voor draden van 0.5...1.5 mm²; kabelwartel met trekontlasting ø5...10 mm.
• Beschermingsgraad: IP54 / NEMA 13.
• Omgevings- en mediumtemperatuur: -20...85°C [-4...185°F].
• Inclusief: PVC-slang van 2 m, 2 kunststof kanaalaansluitingen en schroeven.

Montageaanwijzingen

De specificaties van het schakelpunt gelden voor verticale montage; de druknippels moeten naar beneden gericht zijn. Montage van de drukschakelaar in omgekeerde positie is niet toegestaan.
