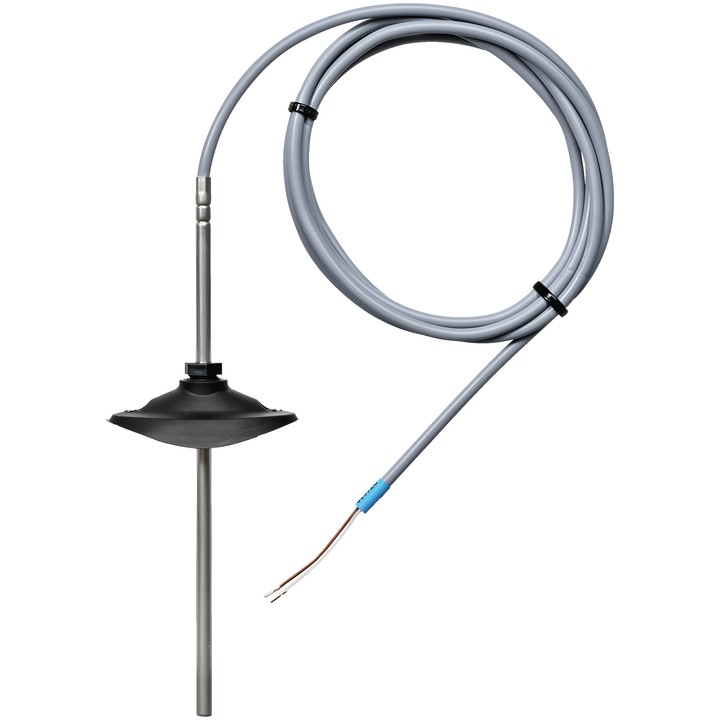

Belimo 01CT-1ALF - kablowy czujnik temperatury z kołnierzem montażowym

Belimo 01CT-1ALF – czujnik temperatury Pt100

Kablowy, pasywny czujnik do pomiaru temperatury powietrza w kanałach. Model 01CT-1ALF jest wyposażony w sondę ze stali nierdzewnej oraz kabel PVC. W zestawie znajduje się kołnierz montażowy do sondy o średnicy 6 mm.

Najważniejsze dane techniczne

• Sygnał wyjściowy: Pt100.
• Długość sondy: 100 mm; średnica sondy: 6 mm.
• Połączenie elektryczne: kabel 2 m, 2-żyłowy.
• Zakres pomiarowy: -35...100°C [-30...210°F].
• Prąd pomiarowy Pt100: <1 mA @ 0°C [32°F].
• Dokładność Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Stopień ochrony: IP67 (IEC/EN) oraz NEMA 4X (NEMA/UL).
• Stała czasowa τ (63%) w kanale powietrznym: typowo 155 s @ 0 m/s lub 35 s @ 3 m/s.
• Dołączony kołnierz montażowy: A-22D-A03, tworzywo sztuczne, do sondy 6 mm, do maks. 120°C [248°F].

Przy podłączaniu pasywnego czujnika 2-żyłowego należy uwzględnić wpływ prądu pomiarowego oraz rezystancji przewodu na dokładność pomiaru, zgodnie z dokumentacją producenta.
