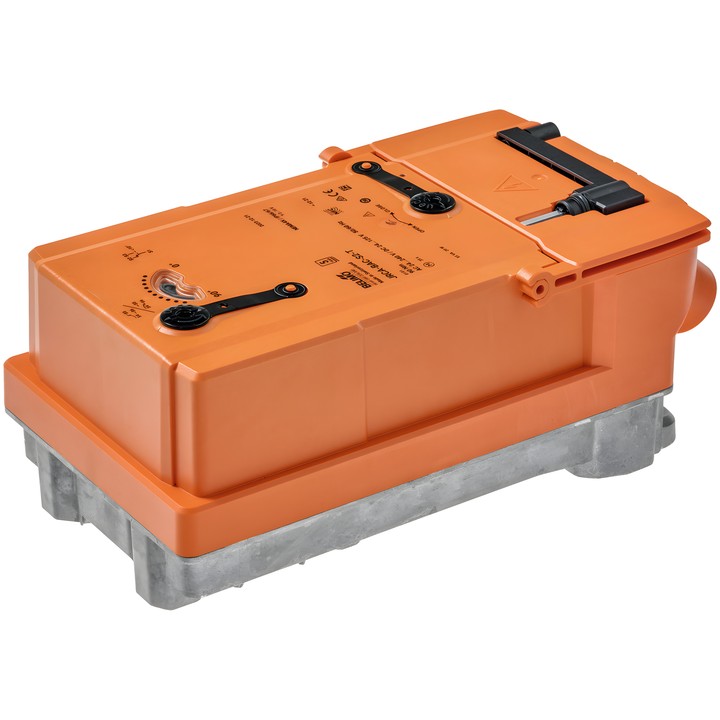

Belimo JRCA-BAC-S2-T - siłownik obrotowy do przepustnic

Belimo JRCA-BAC-S2-T - siłownik obrotowy do przepustnic

Belimo
3 376,89 zł
Brutto
2 745,44 zł netto

Siłownik obrotowy Belimo JRCA-BAC-S2-T do przepustnic o momencie 90 Nm. Zasilanie AC 24...240 V / DC 24...125 V, komunikacja BACnet MS/TP, Modbus RTU i MP-Bus oraz 2x SPDT.

Czas ruchu wynosi 35 s / 90° i można go nastawić w zakresie 20...120 s. Stopień ochrony IEC/EN IP66/67.

Dostawa ok. 14 dni
Udostępnij

Siłownik obrotowy Belimo JRCA-BAC-S2-T

Elektroniczny siłownik obrotowy do przepustnic, przeznaczony do sterowania modulacyjnego, komunikacyjnego i hybrydowego. Umożliwia także konwersję sygnałów z podłączonych czujników.

Najważniejsze cechy i parametry

  • Moment obrotowy silnika: 90 Nm; zasilanie: AC 24...240 V / DC 24...125 V, 50/60 Hz.
  • Komunikacja: BACnet MS/TP, Modbus RTU, MP-Bus; zakres roboczy Y: 2...10 V, konfigurowalny: 0.5...10 V lub 4...20 mA.
  • Czas ruchu silnika: 35 s / 90°; nastawialny: 20...120 s.
  • Dwa zintegrowane styki pomocnicze 2x SPDT: 1x 10° / 1x 0...90° (ustawienie domyślne 85°).
  • Pobór mocy podczas ruchu: 20 W; w położeniu spoczynkowym: 7 W. Moc do doboru przewodów: przy 24 V 20 VA / przy 240 V 55 VA.
  • Zaciski zasilania: 0.5...2.5 mm²; zaciski sterowania: 0.34...1.5 mm²; wyłącznie przewody miedziane.
  • Stopień ochrony IEC/EN IP66/67; kołnierz przyłączeniowy F07 (F05/F10 tylko z akcesoriami).
  • Ręczne przestawianie korbą, zintegrowany mechaniczny wskaźnik położenia oraz wewnętrzne ogrzewanie zapobiegające kondensacji.
  • Konfiguracja parametrów za pomocą Belimo Assistant 2, w tym przez NFC.

  • Marka
    Belimo
  • Indeks
    JRCA-BAC-S2-T
  • EAN13
    7630498109706

  • Napięcie AC/DC
    AC 24...240 V / DC 24...125 V
  • Przyłącze styku pomocniczego
    Zaciski 0.5...2.5 mm², tylko żyły miedziane
  • Pobór mocy (ruch)
    20 W
  • Pobór mocy (podtrzymanie)
    7 W
  • Moc znamionowa
    przy 24 V 20 VA / przy 240 V 55 VA
  • Rodzaj sterowania
    BACnet MS/TP Modbus RTU MP-Bus DC 2...10 V DC 0.5...10 V 4...20 mA Zamknij/Otwórz 3-punktowe Hybrydowe (z komunikacją/analogowe)
  • Kategoria ochronna
    IP66/67
  • Stopień ochrony NEMA
    NEMA 4X
  • Typ obudowy
    UL Enclosure Type 4X
  • Przyłącze zasilania
    Zaciski 0.5...2.5 mm², tylko żyły miedziane
  • Styki pomocnicze
    2x SPDT
  • Przyłącze sterowania
    Zaciski 0.34...1.5 mm², tylko żyły miedziane

Techniczna karta katalogowa

Pliki do pobrania (3.36MB)

Instrukcja montażu

Pliki do pobrania (6.23MB)

Techniczna karta katalogowa – JRCA-BAC-S2-T

Pliki do pobrania (3.37MB)

EU Declaration of Conformity – JRCA-BAC-S2-T

Pliki do pobrania (327.09KB)

Environmental Declaration – JR..

Pliki do pobrania (72.15KB)
