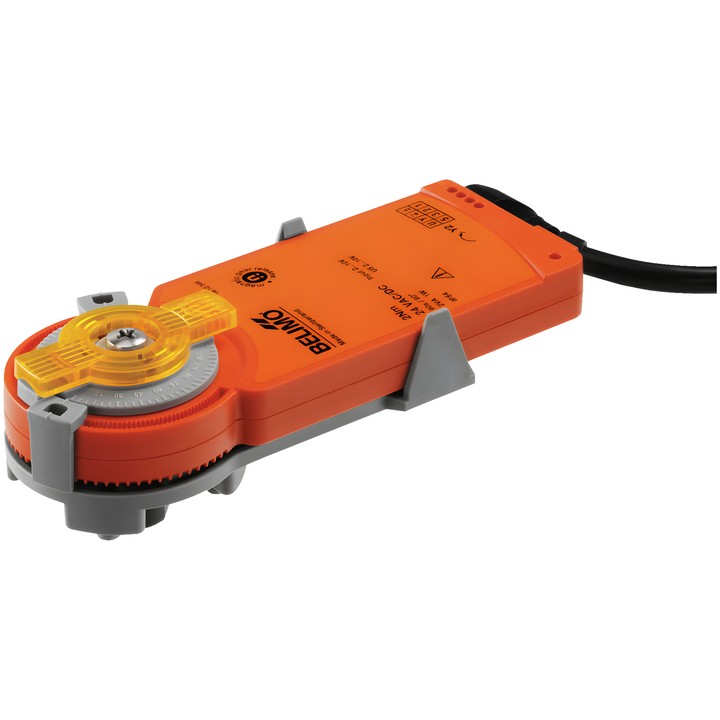

Belimo KR24 - siłownik obrotowy do zaworów kulowych

Siłownik obrotowy Belimo KR24

Elektroniczny siłownik do zaworów kulowych, przeznaczony do stosowania w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Umożliwia ręczne przestawienie za pomocą magnesu oraz ograniczenie kąta obrotu.

Najważniejsze cechy i parametry

• Moment obrotowy: 2 Nm.
• Napięcie nominalne: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Zakres napięcia nominalnego: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Czas ruchu: 75 s / 90°.
• Pobór mocy podczas ruchu: 0.5 W; w spoczynku: 0.2 W; do doboru przewodów: 1 VA.
• Przyłącze zasilania i sterowania: Cable 1 m, 3x 0.75 mm².
• Ręczne przestawienie za pomocą magnesu; magnes Z-MA jest dołączony.
• Mechaniczny, wtykany wskaźnik położenia.
• Ograniczenie kąta obrotu od 90° (A – AB = 100%) co 2.5°; skala odpowiada 25...100% wartości Kvs.
• Klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV); stopień ochrony IEC/EN: IP54.
• Temperatura otoczenia: -30...50°C.

Montaż bezpośrednio na zaworze kulowym odbywa się za pomocą jednej śruby. Położenie montażowe względem zaworu można wybierać co 90°.
