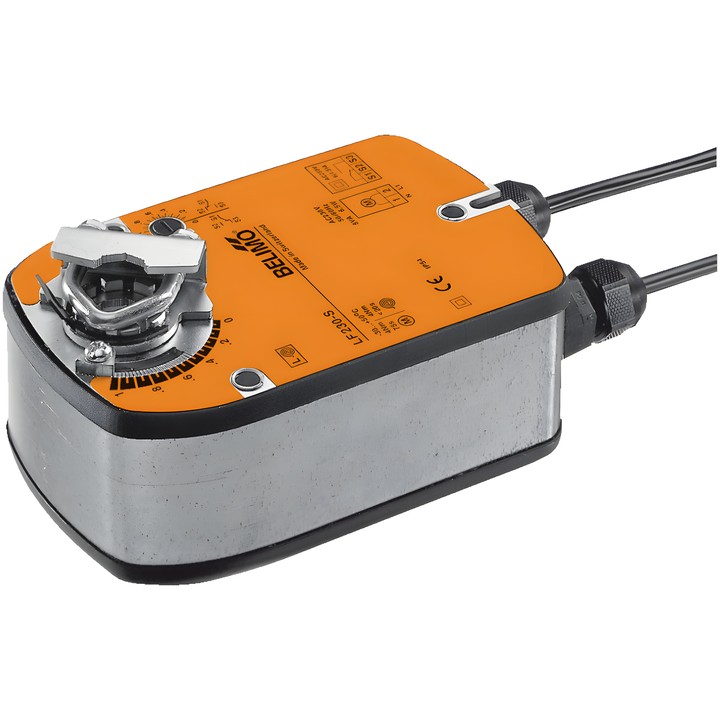

Belimo LF230-S - siłownik obrotowy do przepustnic z funkcją bezpieczeństwa

Belimo LF230-S

Siłownik obrotowy do regulacji przepustnic w instalacjach technicznych budynków. Podczas pracy silnik ustawia przepustnicę w położeniu roboczym i napina sprężynę powrotną. Po przerwaniu zasilania sprężyna przestawia przepustnicę do położenia bezpieczeństwa. Produkt jest przeznaczony do przepustnic powietrza o powierzchni do ok. 0.8 m².

Najważniejsze cechy i parametry

• Moment obrotowy silnika i funkcji bezpieczeństwa: 4 Nm.
• Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz.
• Czas ruchu silnika: 75 s / 90°; czas ruchu funkcji bezpieczeństwa: <20 s @ -20...50°C, <60 s @ -30°C.
• Wbudowany styk pomocniczy: 1x SPDT, 0...100%.
• Pobór mocy podczas ruchu: 3.5 W; w stanie spoczynku: 2 W; do doboru przewodów: 6.5 VA.
• Kąt obrotu: maks. 95°; regulacja za pomocą zintegrowanego ogranicznika mechanicznego.
• Mocowanie na wale przepustnicy: zacisk uniwersalny 8...16 mm; mechaniczny wskaźnik położenia.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm²; przyłącze styku pomocniczego: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony: IP54; temperatura otoczenia: -30...50°C [-22...122°F].
