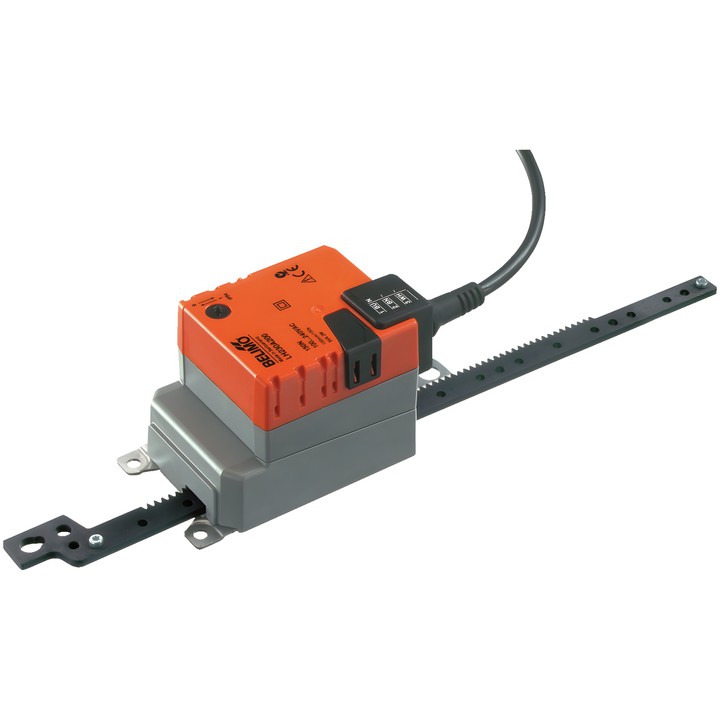

Belimo LH230A200 – siłownik liniowy

Siłownik przeznaczony do regulacji przepustnic i zaworów suwakowych w instalacjach technicznych budynków. Według karty technicznej jest przewidziany do przepustnic powietrza o powierzchni do ok. 1 m².

Najważniejsze cechy i dane techniczne

• Siła siłownika: 150 N.
• Napięcie nominalne: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: maks. 200 mm, regulowany co 20 mm; ograniczenie skoku po obu stronach za pomocą mechanicznych ograniczników.
• Czas ruchu silnika: 150 s / 100 mm.
• Pobór mocy podczas pracy: 2 W; w położeniu spoczynkowym: 1 W; do doboru przewodów: 5 VA.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: II, wzmocniona izolacja.
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika. Montaż należy wykonać zgodnie ze wskazówkami producenta, z uwzględnieniem możliwych sił poprzecznych.
