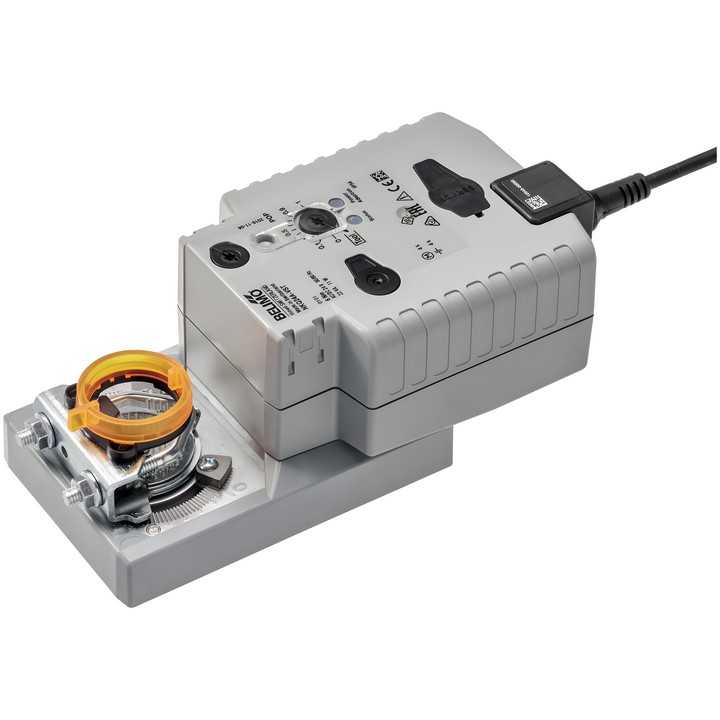

Belimo NKQ24A-VST - siłownik obrotowy do przepustnic z funkcją bezpieczeństwa

Belimo NKQ24A-VST

Siłownik obrotowy z funkcją bezpieczeństwa, przeznaczony do jednostek VAV i CAV w instalacjach technicznych budynków. Wyposażony w uniwersalny zacisk wału oraz kabel ze złączem VST.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 6 Nm; wielkość przepustnicy powietrza: do ok. 4 m².
• Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Sterowanie: komunikacyjne PP.
• Czas ruchu silnika: 4 s / 90°; czas ruchu funkcji bezpieczeństwa: 4 s / 90°.
• Pozycja funkcji bezpieczeństwa: 0...100%, ustawiana co 10%; kierunek ruchu funkcji bezpieczeństwa wybierany przełącznikiem 0...100%.
• Pobór mocy podczas pracy: 11 W; w położeniu spoczynkowym: 3 W; do doboru przewodów: 22 VA.
• Przestawianie ręczne przyciskiem; mechaniczny, wtykany wskaźnik położenia.
• Przyłącze mechaniczne: uniwersalny zacisk wału 8...26.7 mm.
• Przyłącze zasilania i sterowania: kabel 0.5 m ze złączem VST.
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Przed pierwszym uruchomieniem kondensatory wymagają około 15 s ładowania wstępnego. Przy uruchomieniu oraz po każdej zmianie kąta obrotu wymagana jest adaptacja.
