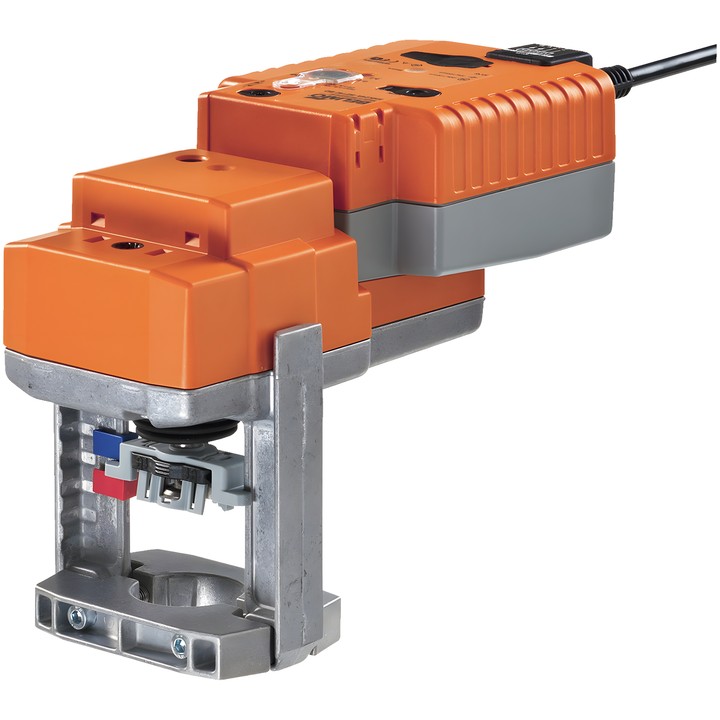

Belimo NVK24A-MOD - siłownik do zaworów grzybkowych z funkcją bezpieczeństwa

Belimo NVK24A-MOD – siłownik do zaworów grzybkowych

Komunikacyjny siłownik do 2-drogowych i 3-drogowych zaworów grzybkowych. W razie przerwy w zasilaniu wykorzystuje zgromadzoną energię elektryczną, aby przestawić zawór do wybranej pozycji bezpieczeństwa.

Najważniejsze cechy i parametry

• Siła napędu: 1000 N; skok: 20 mm.
• Napięcie nominalne: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Komunikacja: BACnet MS/TP, Modbus RTU, MP-Bus; sterowanie modulacyjne, komunikacyjne i hybrydowe.
• Zakres pracy Y: 2...10 V; nastawny zakres pracy Y: 0.5...10 V; sygnał zwrotny U: 2...10 V.
• Czas ruchu silnika: 150 s / 20 mm, z możliwością ustawienia 90...150 s; czas ruchu do pozycji bezpieczeństwa: 35 s / 20 mm.
• Pozycja bezpieczeństwa regulowana w zakresie 0...100% skoku, co 10% za pomocą pokrętła POP; fabryczny czas podtrzymania (PF): 2 s, nastawny w zakresie 0...10 s.
• Możliwość podłączenia czujnika pasywnego, aktywnego lub ze stykiem przełączającym oraz przesyłania jego sygnału przez magistralę.
• Ręczne przestawianie przyciskiem; adaptacja zakresu skoku uruchamiana ręcznie lub automatycznie przy pierwszym włączeniu zasilania.
• Pobór mocy podczas ruchu: 2.5 W; w spoczynku: 1.5 W; moc do doboru przewodów: 6 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 6x 0.75 mm²; stopień ochrony IEC/EN IP54.
