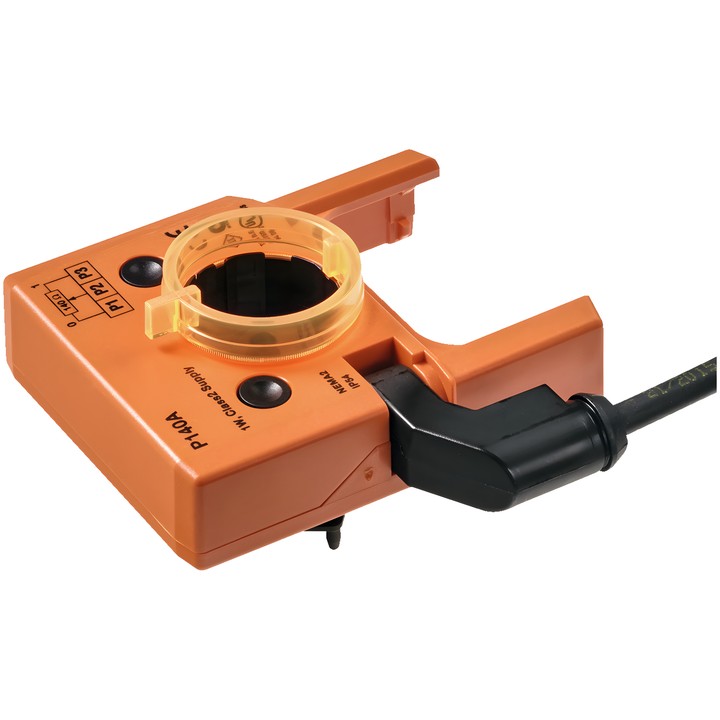

Belimo P140A - potencjometr sprzężenia zwrotnego

Potencjometr sprzężenia zwrotnego Belimo P140A

P140A jest nakładanym potencjometrem sprzężenia zwrotnego do siłowników przepustnic i siłowników obrotowych. Płytka nośna przenosi położenie z zacisku osi siłownika przepustnicy lub ze wskaźnika położenia siłownika obrotowego na potencjometr.

Najważniejsze cechy i parametry

• Rezystancja nominalna: 140 Ω; tolerancja: ±5%.
• Maksymalne obciążenie: 1 W; liniowość: ±2%; rozdzielczość: min. 1%.
• Rezystancja resztkowa: maks. 5% po obu stronach.
• Przyłącze potencjometru: kabel 1 m, 3 x 0.75 mm², FRNC (bezhalogenowy).
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Masa: 0.18 kg.

Potencjometr jest przeznaczony do modulacyjnego sterowania przepustnicą w połączeniu ze sterownikami ze stałym sprzężeniem zwrotnym. Może być również stosowany z dostępnymi na rynku systemami wskazywania położenia przepustnicy lub jako nastawnik siłowników pracujących równolegle. Montaż odbywa się bezpośrednio na zacisku osi siłownika przepustnicy albo na wskaźniku położenia siłownika obrotowego.
