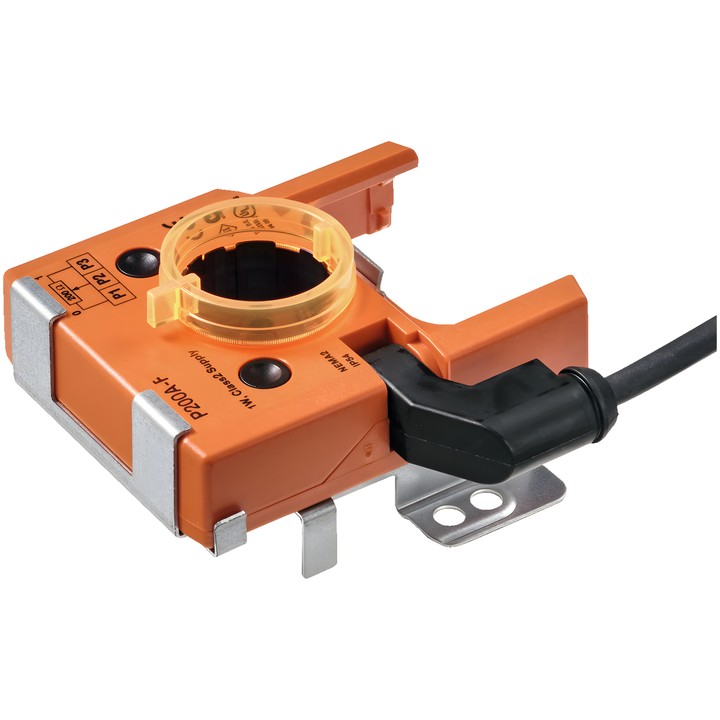

Belimo P200A-F - potencjometr sprzężenia zwrotnego

Belimo P200A-F – potencjometr sprzężenia zwrotnego

Moduł potencjometru sprzężenia zwrotnego do siłowników ze sprężyną powrotną NF..A.., SF..A.. i LF... Służy do modulacyjnego sterowania przepustnicą ze sterownikami wykorzystującymi stały sygnał sprzężenia zwrotnego. Może być także używany w systemach wskazywania położenia przepustnicy lub jako pozycjoner siłowników pracujących równolegle.

Najważniejsze cechy i dane techniczne

• Rezystancja nominalna: 200 Ω; tolerancja: ±5%.
• Maksymalne obciążenie: 1 W; liniowość: ±2%; rozdzielczość: Min. 1%.
• Rezystancja resztkowa: Max. 5% po obu stronach.
• Przyłącze potencjometru: kabel 1 m, 3 x 0.75 mm², FRNC (bezhalogenowy).
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Montaż bezpośrednio na wale drążonym siłownika z użyciem elementu dopasowującego; akcesoria montażowe w zestawie.

Kolory żył: S1 – fioletowy, S2 – czerwony, S3 – biały.
