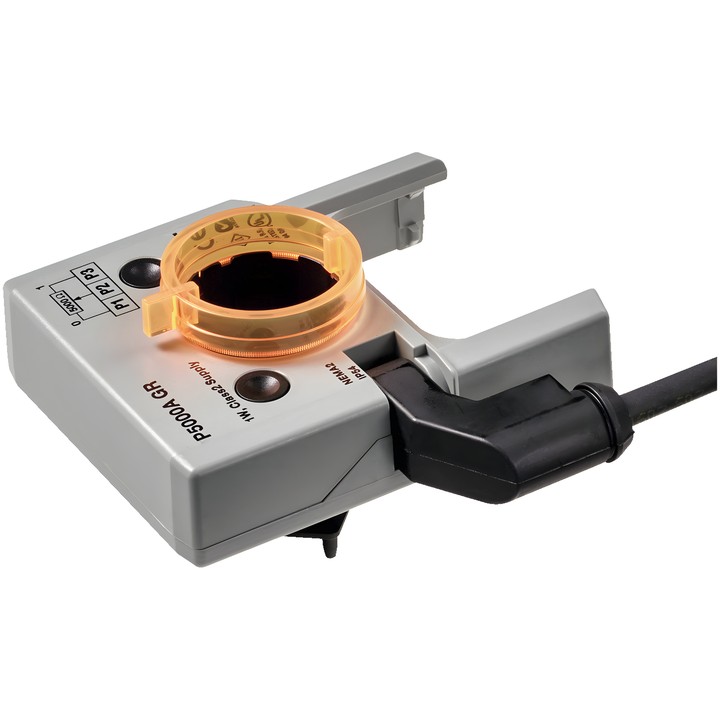

Belimo P5000A GR - potencjometr sprzężenia zwrotnego

Potencjometr sprzężenia zwrotnego Belimo P5000A GR

Potencjometr nakładany do siłowników przepustnic i siłowników obrotowych. Przenosi położenie na potencjometr sprzężenia zwrotnego za pośrednictwem płytki dopasowującej, osadzanej na zacisku osi siłownika przepustnicy lub wskaźniku położenia siłownika obrotowego.

Najważniejsze parametry

• Rezystancja nominalna: 5 kΩ; tolerancja: ±5%.
• Obciążalność: Max. 1 W; liniowość: ±2%.
• Rozdzielczość: Min. 1%; rezystancja resztkowa: Max. 5% po obu stronach.
• Przyłącze potencjometru: kabel 1 m, 3 x 0.75 mm², FRNC (bezhalogenowy).
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Kolor pokrywy i podstawy obudowy: szary.

Montaż i zastosowanie

Potencjometr mocuje się bezpośrednio na zacisku osi siłownika przepustnicy lub na wskaźniku położenia siłownika obrotowego. Jest przeznaczony do modulacyjnego sterowania przepustnicą w połączeniu z regulatorami ze stałym sprzężeniem zwrotnym. Może także współpracować z dostępnymi na rynku systemami wskazywania położenia przepustnicy lub pełnić funkcję pozycjonera siłowników pracujących równolegle.
