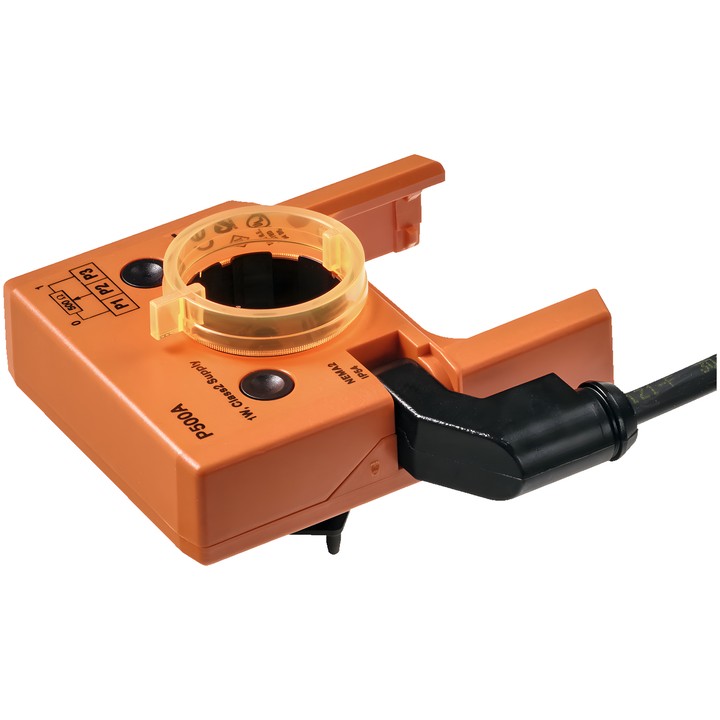

Belimo P500A - potencjometr sprzężenia zwrotnego 500 Ω

Potencjometr sprzężenia zwrotnego Belimo P500A

P500A to nakładany potencjometr sprzężenia zwrotnego do siłowników przepustnic i siłowników obrotowych. Płytka nośna przenosi położenie z zacisku osi siłownika przepustnicy lub wskaźnika położenia siłownika obrotowego na potencjometr.

Urządzenie jest przeznaczone do modulacyjnego sterowania przepustnicami w połączeniu z regulatorami ze stałym sprzężeniem zwrotnym. Może być także używane ze standardowymi systemami wskazywania położenia przepustnic lub jako nastawnik do równolegle pracujących siłowników.

Najważniejsze dane techniczne

• Rezystancja nominalna: 500 Ω; tolerancja: ±5%.
• Obciążalność: Max. 1 W; liniowość: ±2%; rozdzielczość: Min. 1%.
• Rezystancja resztkowa: Max. 5% po obu stronach.
• Przyłącze potencjometru: kabel 1 m, 3 x 0.75 mm², FRNC (bezhalogenowy).
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Wilgotność otoczenia: Max. 95% RH, bez kondensacji.

Potencjometr mocuje się bezpośrednio przy zacisku osi siłownika przepustnicy albo na wskaźniku położenia siłownika obrotowego.
