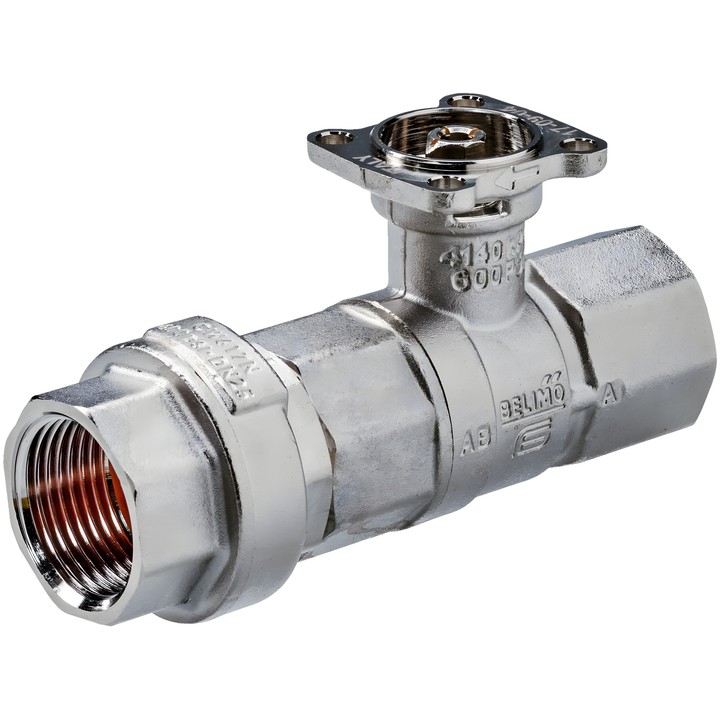

Belimo R225FL-J - 2-drogowy zawór ograniczający przepływ PI

Belimo R225FL-J – dane techniczne

2-drogowy zawór kulowy z wbudowanym ogranicznikiem przepływu PI, przeznaczony do zamkniętych instalacji wodnych. W zakresie ciśnienia różnicowego 20...280 kPa ogranicznik utrzymuje stały przepływ przy otwarciu zaworu pod kątem 90°.

• Średnica nominalna: DN 25; ciśnienie nominalne: PN 25.
• Przyłącze: gwint wewnętrzny Rp 1".
• Przepływ nominalny V'nom: 3600 l/h (1.00 l/s).
• Czynnik: woda; temperatura czynnika: 2...60°C [36...140°F].
• Ciśnienie różnicowe: ∆p 20...280 kPa; zalecane 50 kPa w celu zapewnienia cichej pracy.
• Ciśnienie zamknięcia: 520 kPa.
• Szczelność: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1).
• Korpus i trzpień: mosiądz niklowany; element zamykający: mosiądz chromowany.
• Kąt obrotu: 90°.

Wskazówki montażowe

Dopuszczalna pozycja montażu: od pionowej do poziomej względem trzpienia. Nie montować z trzpieniem skierowanym w dół. Należy zachować kierunek przepływu wskazany strzałką na korpusie.
