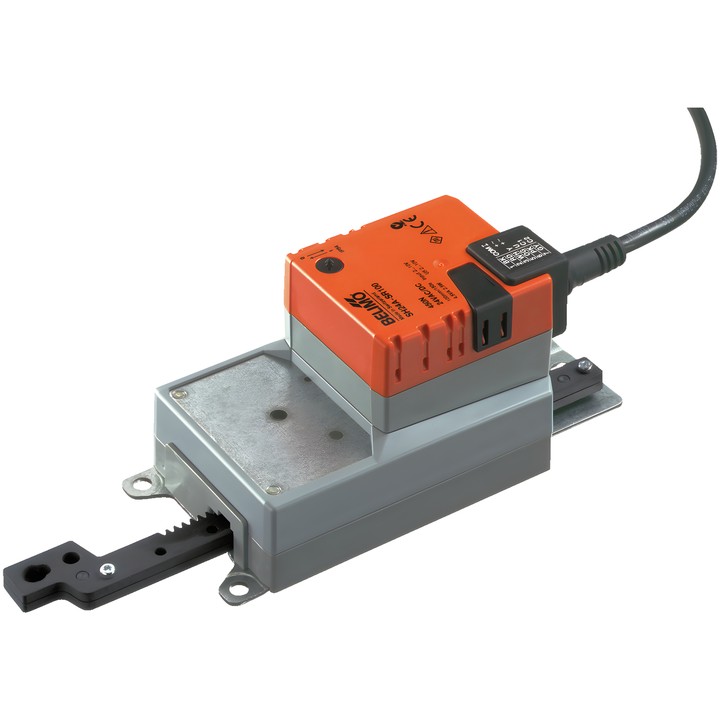

Belimo SH24A-SR100 - siłownik liniowy do przepustnic i zasuw

Belimo SH24A-SR100 – siłownik liniowy

Siłownik przeznaczony do regulacji przepustnic i zasuw w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Zgodnie z kartą techniczną obsługuje przepustnice powietrza o powierzchni do ok. 3 m².

Najważniejsze cechy

• Siła siłownika: 450 N; zasilanie nominalne: AC/DC 24 V, 50/60 Hz.
• Sterowanie modulacyjne: 2...10 V; sygnał zwrotny położenia: 2...10 V.
• Skok: 100 mm; maks. 100 mm, ustawienie stałe. Czas ruchu silnika: 150 s / 100 mm.
• Kierunek ruchu silnika wybierany przełącznikiem; przestawianie ręczne przyciskiem z możliwością blokady.
• Pobór mocy podczas pracy: 2.5 W; w położeniu spoczynkowym: 0.4 W; do doboru przewodów: 4.5 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i automatycznie zatrzymuje się po osiągnięciu ogranicznika krańcowego. Przy występowaniu sił poprzecznych dokumentacja wymaga zastosowania odpowiednich akcesoriów montażowych.
