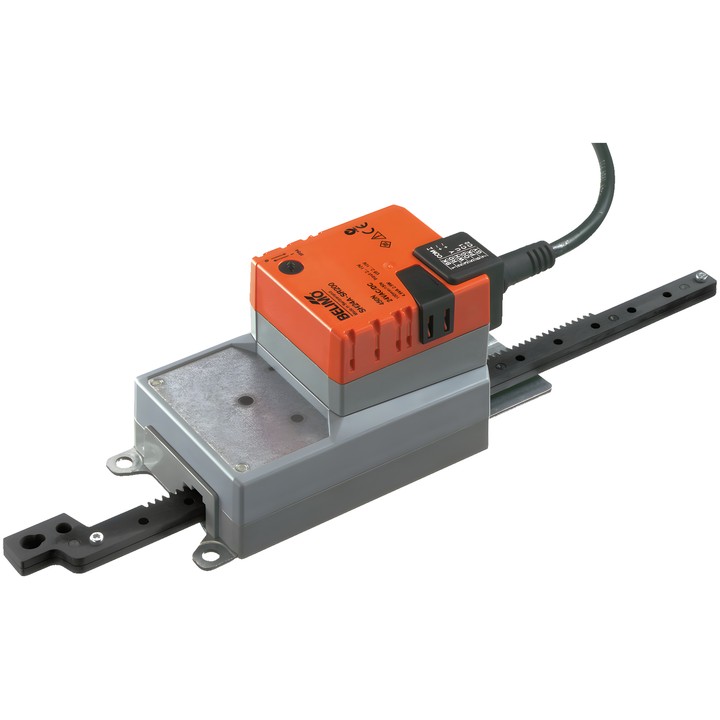

Belimo SH24A-SR200 - siłownik liniowy modulacyjny

Belimo SH24A-SR200 - siłownik liniowy modulacyjny

Belimo
1 001,31 zł
Brutto
814,07 zł netto

Siłownik liniowy Belimo SH24A-SR200 do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Siła 450 N, zasilanie AC/DC 24 V i sterowanie modulacyjne 2...10 V.

Skok 200 mm, czas ruchu 150 s / 100 mm, sygnał zwrotny położenia 2...10 V oraz stopień ochrony IP54.

Dostawa ok. 14 dni
Udostępnij

Belimo SH24A-SR200

Modulacyjny siłownik liniowy do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Karta techniczna podaje wielkość przepustnicy powietrza do ok. 3 m².

Najważniejsze cechy i parametry

  • Siła silnika: 450 N; skok: 200 mm (maks. 200 mm, ustawienie stałe).
  • Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
  • Sterowanie modulacyjne: 2...10 V; sygnał zwrotny położenia: 2...10 V.
  • Czas ruchu silnika: 150 s / 100 mm.
  • Pobór mocy podczas pracy: 2.5 W; w spoczynku: 0.4 W; do doboru przewodów: 4.5 VA.
  • Kierunek ruchu wybierany przełącznikiem; przestawianie ręczne przyciskiem z możliwością blokady.
  • Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
  • Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego.

  • Marka
    Belimo
  • Indeks
    SH24A-SR200
  • EAN13
    7630498114281

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    2.5 W
  • Pobór mocy (podtrzymanie)
    0.4 W
  • Moc znamionowa
    4.5 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 4x 0.75 mm²
  • Rodzaj sterowania
    DC 2...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Siła
    450 N
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Skok
    200 mm
  • Czas ruchu (silnik)
    150 s / 100 mm
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem

Techniczna karta katalogowa

Pliki do pobrania (971.1KB)

Instrukcja montażu

Pliki do pobrania (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Pliki do pobrania (32.8KB)

Environmental Declaration – SH..200..

Pliki do pobrania (71.93KB)
