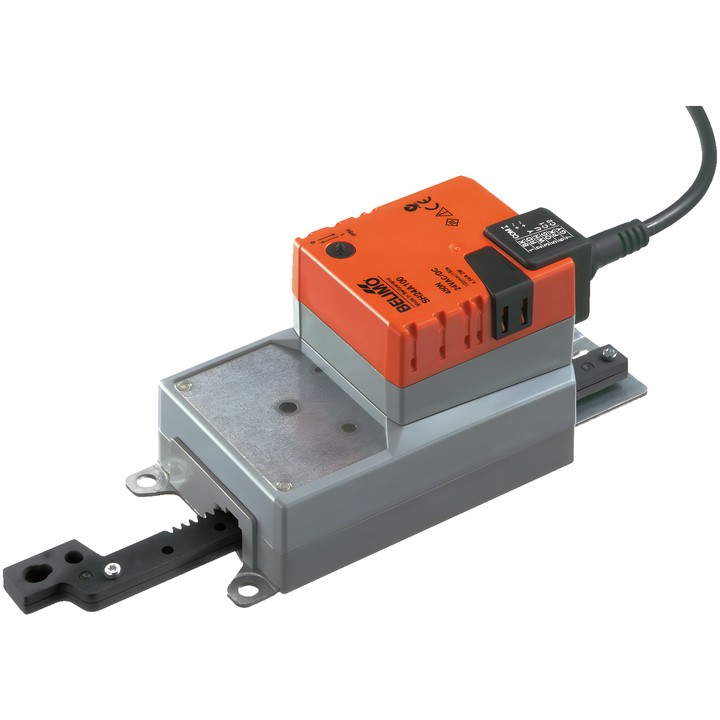

Belimo SH24A100 – siłownik liniowy

Model SH24A100 służy do regulacji przepustnic powietrza i zasuw w instalacjach technicznych budynków. Według karty technicznej jest przeznaczony do przepustnic powietrza o powierzchni do ok. 3 m².

Najważniejsze cechy

• Siła napędowa: 450 N.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość znamionowa: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: 100 mm; maksymalna długość skoku regulowana co 20 mm za pomocą mechanicznych ograniczników.
• Czas ruchu silnika: 150 s / 100 mm.
• Pobór mocy podczas pracy: 2 W; w położeniu spoczynkowym: 0.2 W; do doboru przewodów: 4.5 VA.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik ma zabezpieczenie przeciążeniowe i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego. Przy montażu z występowaniem sił poprzecznych karta techniczna wskazuje zastosowanie odpowiedniego wspornika obrotowego i elementu sprzęgającego.
