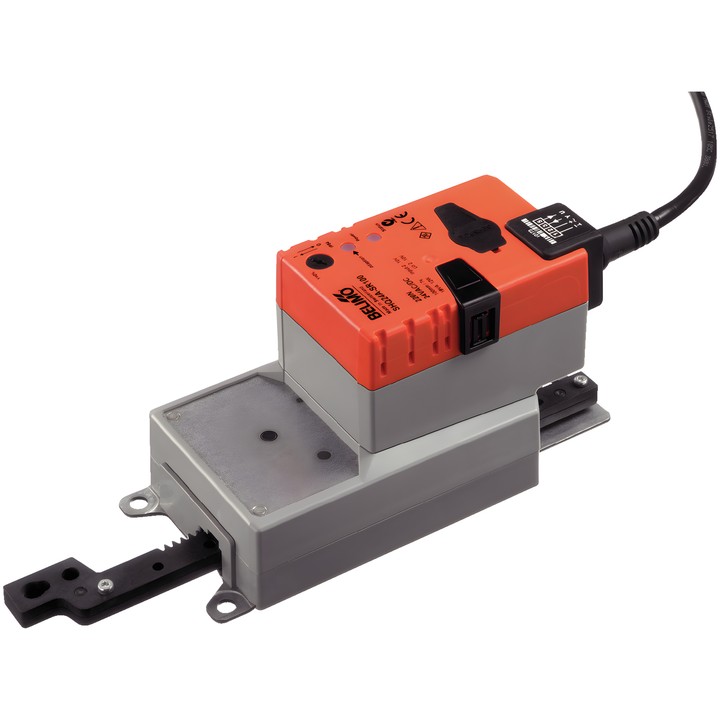

Belimo SHQ24A-SR100 - siłownik liniowy modulujący

Belimo SHQ24A-SR100 - siłownik liniowy modulujący

Belimo
1 273,62 zł
Brutto
1 035,46 zł netto

Siłownik liniowy Belimo SHQ24A-SR100 do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Zasilanie AC/DC 24 V, siła 200 N, sterowanie 2...10 V i sygnał zwrotny położenia 2...10 V.

Skok maks. 100 mm z regulacją co 20 mm; czas ruchu silnika 7 s / 100 mm. Stopień ochrony IEC/EN IP54.

Dostawa ok. 14 dni
Udostępnij

Belimo SHQ24A-SR100 – siłownik liniowy

Modulujący siłownik liniowy do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Według karty technicznej przewidziany dla przepustnic powietrza o powierzchni do ok. 1.3 m².

Najważniejsze parametry

  • Siła siłownika: 200 N; zasilanie: AC/DC 24 V, 50/60 Hz.
  • Sterowanie modulujące: 2...10 V; sygnał zwrotny położenia: 2...10 V.
  • Skok: 100 mm; maks. 100 mm z regulacją co 20 mm, przy minimalnym dopuszczalnym skoku 40 mm.
  • Czas ruchu silnika: 7 s / 100 mm.
  • Pobór mocy podczas ruchu: 13 W; w położeniu spoczynkowym: 2 W; do doboru przewodów: 23 VA.
  • Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
  • Kierunek ruchu wybierany przełącznikiem; przestawianie ręczne przyciskiem z możliwością blokady.
  • Adaptacja zakresu nastaw ręczna oraz automatyczna przy pierwszym włączeniu zasilania.
  • Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Temperatura otoczenia: -30...40°C [-22...104°F].

  • Marka
    Belimo
  • Indeks
    SHQ24A-SR100
  • EAN13
    7630498114304

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    13 W
  • Pobór mocy (podtrzymanie)
    2 W
  • Moc znamionowa
    23 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 4x 0.75 mm²
  • Rodzaj sterowania
    DC 2...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Siła
    200 N
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Skok
    100 mm
  • Czas ruchu (silnik)
    7 s / 100 mm
  • Temperatura otoczenia
    -30...40°C [-22...104°F]
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem

Techniczna karta katalogowa

Pliki do pobrania (1.16MB)

Instrukcja montażu

Pliki do pobrania (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Pliki do pobrania (32.78KB)

Environmental Declaration – SH..100..

Pliki do pobrania (71.95KB)
