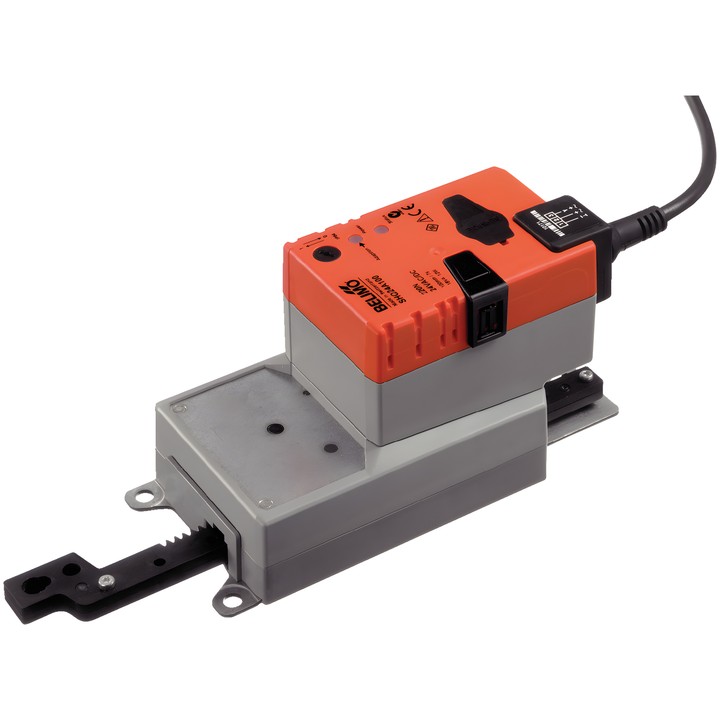

Belimo SHQ24A100 - siłownik liniowy AC/DC 24 V, 200 N

Belimo SHQ24A100 – siłownik liniowy

Siłownik do ustawiania przepustnic i zaworów suwakowych w instalacjach technicznych budynków. Sterowanie Zamknij/Otwórz nie jest odpowiednie dla sterowania 3-punktowego.

Najważniejsze cechy i parametry

• Siła siłownika: 200 N; wielkość przepustnicy powietrza do ok. 1.3 m².
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Pobór mocy podczas pracy: 13 W; w spoczynku: 2 W; moc do doboru przewodów: 23 VA.
• Skok: 100 mm; maks. 100 mm, regulowany co 20 mm; minimalny skok: 40 mm. Ograniczenie skoku po obu stronach za pomocą mechanicznych ograniczników.
• Czas ruchu silnika: 7 s / 100 mm.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...40°C [-22...104°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika. Po pierwszym włączeniu zasilania przeprowadza adaptację zakresu pracy do mechanicznie ustawionego skoku; adaptacja jest również wymagana po zmianie ograniczenia skoku.
