Belimo TF230 - siłownik obrotowy do przepustnic ze sprężyną powrotną

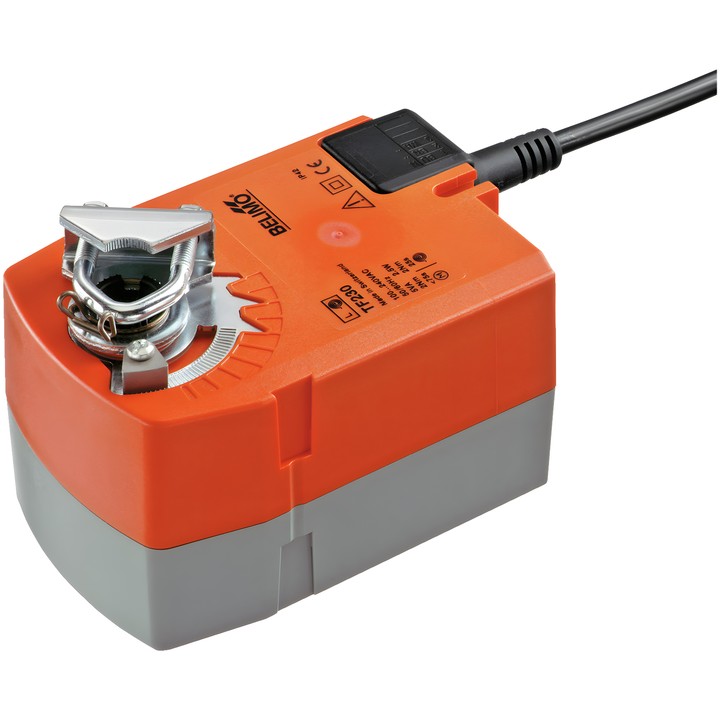

Siłownik Belimo TF230

TF230 jest siłownikiem obrotowym z funkcją bezpieczeństwa, przeznaczonym do ustawiania przepustnic w instalacjach technicznych budynków. Według karty technicznej może obsługiwać przepustnice powietrza o powierzchni do ok. 0.5 m². Podczas pracy silnik przestawia przepustnicę i napina sprężynę powrotną; przerwanie zasilania powoduje powrót do pozycji bezpieczeństwa.

Najważniejsze cechy i parametry

• Moment obrotowy silnika i funkcji bezpieczeństwa: 2.5 Nm.
• Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz.
• Czas ruchu silnika: 75 s / 90°; czas ruchu funkcji bezpieczeństwa: <25 s / 90°.
• Kąt obrotu: maks. 95°; regulowany mechanicznym ogranicznikiem.
• Uniwersalny zacisk wału: 6...12.7 mm; mechaniczny wskaźnik położenia.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm².
• Pobór mocy podczas pracy: 2.5 W; w stanie spoczynku: 1.5 W; do doboru przewodów: 5 VA.
• Stopień ochrony: IP42; temperatura otoczenia: -30...50°C [-22...122°F].

Kierunek ruchu silnika i funkcji bezpieczeństwa wybiera się przez montaż L/P. Siłownik nie ma funkcji przestawiania ręcznego.
