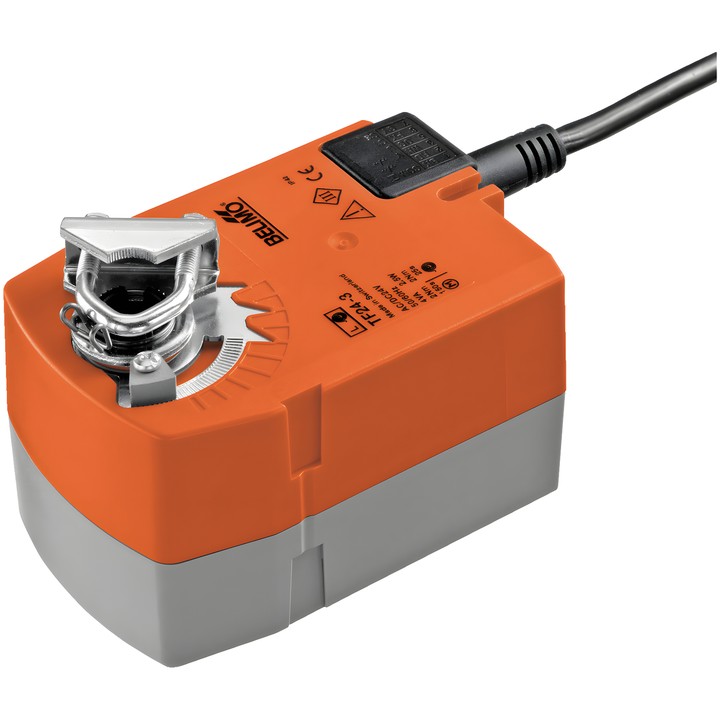

Belimo TF24-3 - siłownik obrotowy do przepustnic ze sprężyną powrotną

Belimo TF24-3

Siłownik obrotowy z funkcją bezpieczeństwa, przeznaczony do regulacji przepustnic w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Przeznaczony do przepustnic powietrza o powierzchni do ok. 0.5 m². Sygnał 3-punktowy steruje ruchem silnika, a przy przerwaniu zasilania sprężyna powrotna przestawia przepustnicę do pozycji bezpieczeństwa.

Najważniejsze cechy i parametry

• Moment obrotowy silnika i funkcji bezpieczeństwa: 2.5 Nm.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Sterowanie: 3-punktowe.
• Czas ruchu silnika: 150 s / 90°; czas ruchu funkcji bezpieczeństwa: <25 s @ -20...50°C, <60 s @ -30°C.
• Pobór mocy podczas ruchu: 1.3 W; w położeniu spoczynkowym: 0.6 W; do doboru przewodów: 2.6 VA.
• Kąt obrotu: maks. 95°; regulacja za pomocą mechanicznego ogranicznika.
• Kierunek ruchu silnika wybierany przełącznikiem L/R; kierunek działania funkcji bezpieczeństwa wybierany przez sposób montażu L/R.
• Zacisk uniwersalny do wału 6...12.7 mm; mechaniczny wskaźnik położenia.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm²; stopień ochrony IP42.
• Przestawianie ręczne: nie.
