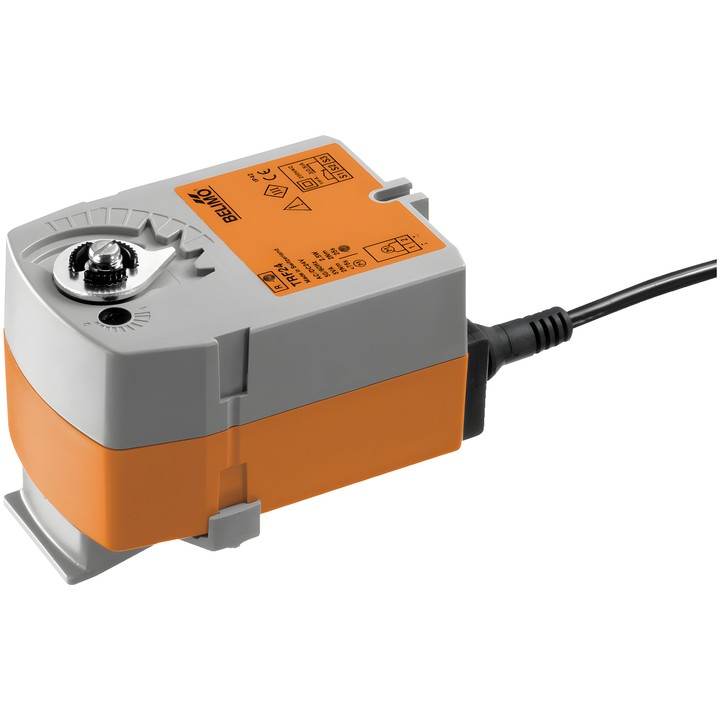

Belimo TRF24 - siłownik obrotowy do zaworów kulowych

Siłownik Belimo TRF24

TRF24 jest siłownikiem obrotowym do zaworów kulowych. Podczas pracy ustawia zawór w pozycji roboczej i napina sprężynę powrotną. Po przerwaniu zasilania sprężyna przestawia zawór do pozycji bezpieczeństwa NC.

Najważniejsze dane techniczne

• Moment obrotowy silnika i funkcji bezpieczeństwa: 2.5 Nm.
• Napięcie nominalne: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Zakres napięcia nominalnego: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Sterowanie: Zamknij/Otwórz.
• Czas ruchu silnika: 75 s / 90°; czas ruchu funkcji bezpieczeństwa: <75 s / 90°.
• Po zaniku zasilania: NC, zawór zamknięty (A–AB = 0%); dla zaworów z otworem w kształcie L: A–AB = 100%.
• Pobór mocy podczas pracy: 2.5 W; w pozycji spoczynkowej: 1.5 W; do doboru przewodów: 5 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm².
• Mechaniczny wskaźnik położenia; stopień ochrony IP42.
• Temperatura otoczenia: -30...50°C.

Siłownik montuje się bezpośrednio na zaworze kulowym za pomocą jednej śruby; orientację montażu można wybrać co 90°. Urządzenie ma zabezpieczenie przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
