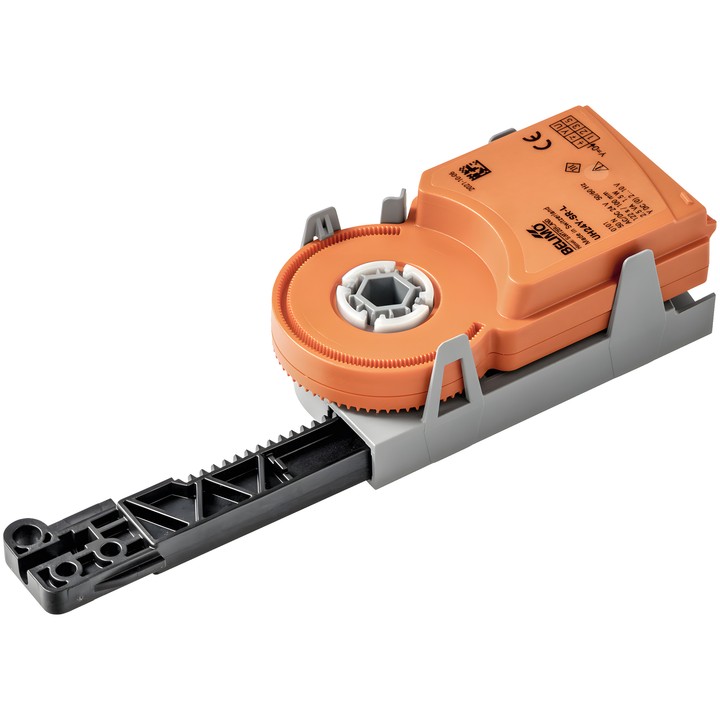

Belimo UH24Y-SR-L.1 - siłownik liniowy modulacyjny

Siłownik liniowy Belimo UH24Y-SR-L.1

Siłownik modulacyjny przeznaczony do fabrycznego montażu w urządzeniach technicznych instalacji budynkowych. Jest przeznaczony do stacjonarnych systemów ogrzewania, wentylacji i klimatyzacji.

Najważniejsze cechy i parametry

• Siła silnika: 50 N; napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Sterowanie modulacyjne; zakres pracy Y: 2...10 V; sygnał zwrotny położenia U: 2...10 V.
• Skok: 60 mm; maksymalna długość skoku 60 mm, regulowana co 1 mm. Ograniczenie skoku mechanicznymi ogranicznikami po obu stronach w zakresie 30...60mm.
• Czas ruchu silnika: 122 s / 100 mm, co odpowiada 74 s / 60 mm.
• Pobór mocy podczas pracy: 1.5 W; w położeniu spoczynkowym: 0.5 W; do doboru przewodów: 2.5 VA.
• Przyłącze zasilania i sterowania: wtyczka przyłączeniowa Molex Mini-Fit Jr. 39303045. Złącze wtykowe po stronie kabla nie jest objęte zakresem dostawy.
• Kierunek ruchu silnika: obrót w lewo (ccw); przestawianie ręczne: nie.
• Stopień ochrony IEC/EN: IP20; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Wielopak: 40 szt.
