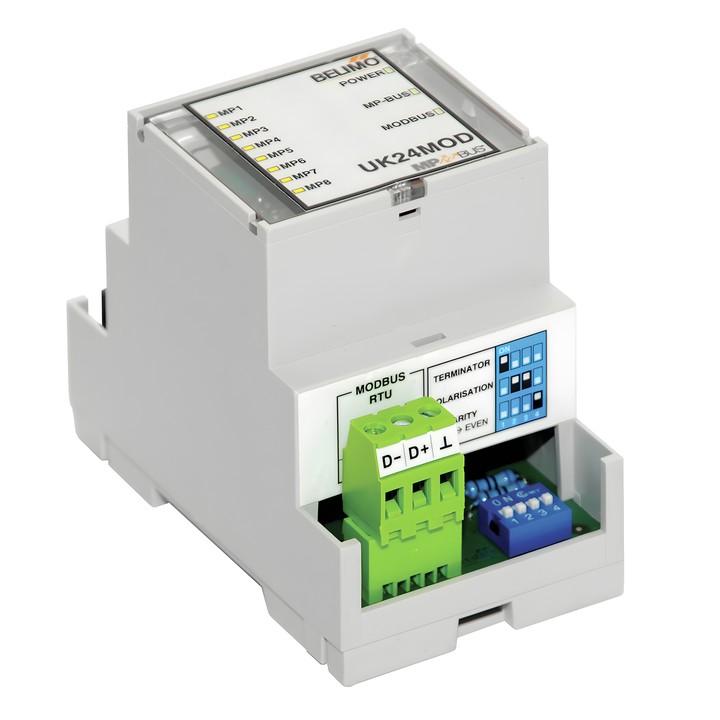

Belimo UK24MOD - bramka MP do Modbus RTU

Bramka Belimo UK24MOD

UK24MOD udostępnia sterowanie siłownikami podłączonymi do MP-Bus oraz ich stan pracy za pośrednictwem rejestrów Modbus RTU. Przypisanie urządzeń w sieci MP-Bus jest wykrywane automatycznie i stale aktualizowane.

Najważniejsze cechy

• Interfejs MP-Bus / Modbus RTU (RS-485); do 8 siłowników MP/MPL/MFT(2) lub BF-TopLine.
• Zasilanie nominalne: AC 24V, 50/60 Hz / DC 24V; zakres zasilania: AC / DC 21.6…26.4 V.
• Komunikacja z siłownikami: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: obsługiwane funkcje 3 i 6; prędkości 9'600, 19'200, 38'400, 76'800 Bd.
• Adres Modbus: 1–247; parzystość NONE (1, 8, N, 2) lub EVEN (1, 8, E, 1), ustawiana przełącznikami DIP.
• Opóźnienie odpowiedzi: 2…100 ms, ustawiane przez rejestr; terminacja 150 Ω i polaryzacja 680 Ω ustawiane przełącznikami DIP.
• Przyłącza śrubowe wtykowe do zasilania, MP-Bus i Modbus RTU; gniazdo RJ12 do podłączenia Belimo Assistant 2.
• Montaż w szafie sterowniczej na szynie 35 mm; stopień ochrony IP20; temperatura otoczenia 0…+40° C.

Do każdego siłownika MP/MFT(2) można podłączyć jeden czujnik: pasywny czujnik rezystancyjny PT1000, NI1000 lub NTC, aktywny czujnik z wyjściem DC 0…10 V albo styk przełączający. Siłowniki MPL nie mają wejścia czujnika.
