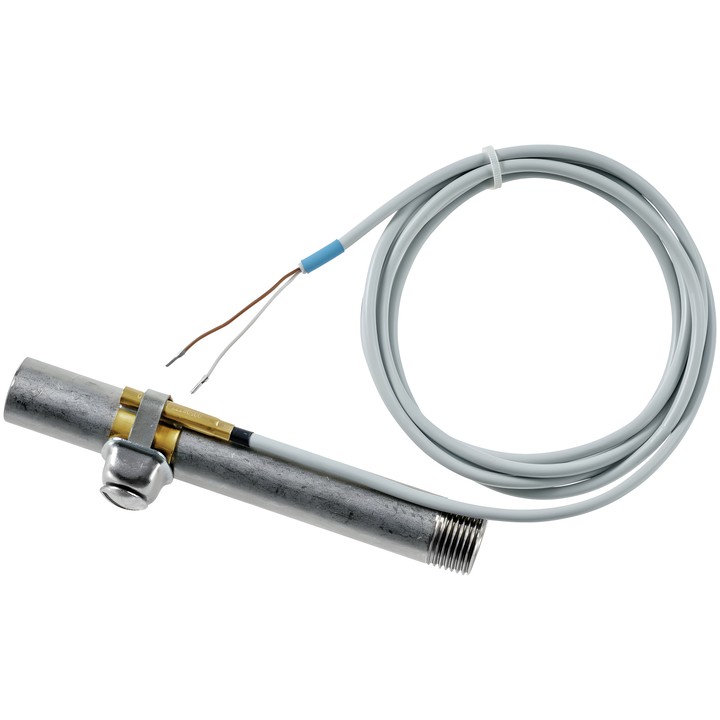

Belimo 01ST-1B3 - pasywny czujnik kontaktowy temperatury

Belimo 01ST-1B3 – czujnik kontaktowy temperatury

Pasywny czujnik do pomiaru temperatury na rurach i powierzchniach łukowych. Wersja 01ST-1B3 ma sygnał wyjściowy Pt1000 oraz kabel 2 m, 2-żyłowy.

Najważniejsze dane techniczne

• Wartość mierzona: temperatura; medium: woda.
• Sygnał wyjściowy pasywnego czujnika temperatury: Pt1000.
• Zakres pomiarowy: -35...100°C [-30...210°F].
• Średnica sondy: 6 mm.
• Połączenie elektryczne: kabel 2 m, 2-żyłowy.
• Prąd pomiarowy dla Pt1000: <0.3 mA @ 0°C [32°F].
• Dokładność dla Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Stała czasowa τ (63%) na rurze wodnej: typowo 17 s przy zastosowaniu płynu poprawiającego kontakt cieplny.
• Stopień ochrony IEC/EN: IP65.
• W zestawie: opaska mocująca do rur ø20...110 mm [0.8...4.3"].

W czujniku pasywnym 2-żyłowym prąd zasilania wpływa na dokładność pomiaru wskutek samonagrzewania; nie powinien przekraczać podanej wartości prądu pomiarowego. Przy długich przewodach połączeniowych należy uwzględnić rezystancję przewodu.
