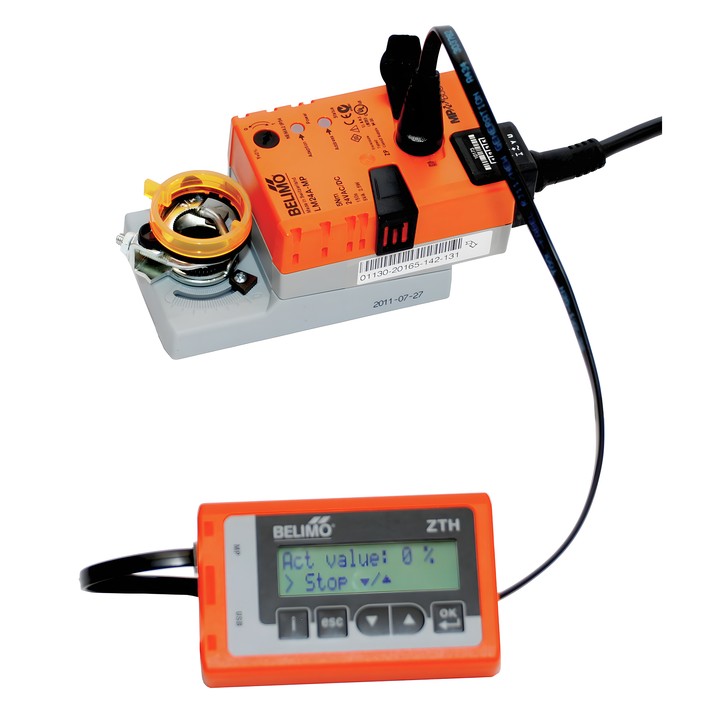

Belimo ZTH EU - przyrząd serwisowy

Przyrząd serwisowy Belimo ZTH EU

ZTH EU służy do obsługi konfigurowalnych siłowników, regulatorów VAV i urządzeń Belimo do instalacji HVAC wyposażonych w interfejs komunikacyjny. Po podłączeniu odczytuje dane urządzenia i wyświetla opcje ustawień dostępne dla danego typu.

Najważniejsze cechy

• Parametryzacja w trybie point-to-point (PP) przez gniazdo serwisowe lub zaciski siłownika.
• Funkcja ZIP-USB: praca jako konwerter poziomów między interfejsem USB komputera a urządzeniem MP Belimo.
• Funkcja testera MP-Bus obejmująca pomiar poziomów sygnału i licznik telegramów.
• Podświetlany wyświetlacz LCD: 2 x 16 znaków.
• Interfejs USB 2.0 ze złączem typu B; w komplecie przewód USB A–B (1 m) oraz przewód ZK1-GEN (3 m).
• Zasilanie z podłączonego siłownika: AC 24 V, 50/60 Hz lub DC 24 V; pobór mocy podczas pracy: 1 W.
• Wymiary L x W x D: 95 x 55 x 25 mm; masa: ok. 135 g.

Podłączenie jest dopuszczalne wyłącznie do urządzeń Belimo z napięciem 24 V PELV i interfejsem PP/MP. Bezpośrednie podłączenie ZTH EU jako przyrządu serwisowego do MP-Bus lub klienta MP nie jest możliwe; należy skorzystać z gniazda serwisowego albo odłączyć urządzenie MP od magistrali na czas połączenia.
