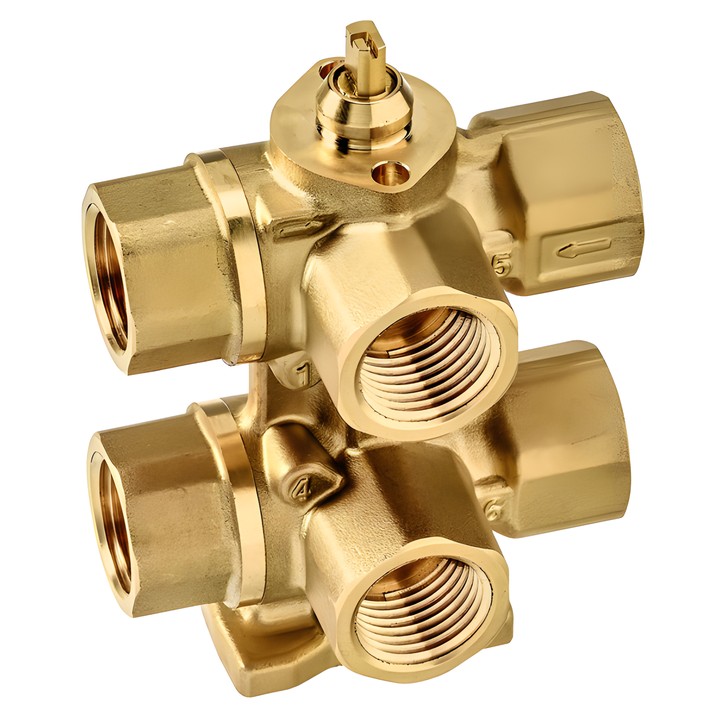

Belimo R3015-P63-P25-B1 - 6-drogowy regulacyjny zawór kulowy

Belimo R3015-P63-P25-B1 – zawór z kryzą regulacyjną

6-drogowy regulacyjny zawór kulowy z gwintem wewnętrznym służy do przełączania lub analogowej regulacji przepływu wody w elementach grzewczych i chłodniczych. Dwie sekwencje (chłodzenie/ogrzewanie) są obsługiwane przez jeden siłownik obrotowy 90°.

Najważniejsze cechy i parametry

• DN 15, przyłącze Rp 1/2", gwint wewnętrzny wg ISO 7-1; PN 16.
• Kvs (sekwencja 1): 0.63 m³/h; Kvs (sekwencja 2): 0.25 m³/h.
• Czynnik: woda, woda z dodatkiem maks. 50% obj. glikolu; temperatura czynnika: 6...80°C [43...176°F].
• Różnica ciśnień ∆pmax: 100 kPa; ciśnienie zamknięcia ∆ps: 350 kPa; cicha praca Δpv100 <50 kPa.
• Liniowa charakterystyka przepływu; dopuszczalne przecieki: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1).
• Kąt obrotu 90°: sekwencja 1 – 0...30° (zalecane chłodzenie), strefa martwa – 30...60°, sekwencja 2 – 60...90° (zalecane ogrzewanie).
• Wbudowany reduktor ciśnienia kompensuje zmiany ciśnienia czynnika w zamkniętej objętości, gdy zawór jest w położeniu zamkniętym (45°).

Wskazówki montażowe

Zawór można montować w pozycji od pionowej do poziomej względem wrzeciona. Nie wolno montować go w pozycji wiszącej, z osią skierowaną do dołu. Należy zachować prawidłowy kierunek przepływu; położenie kuli odpowiada oznaczeniu „L” na osi.
