Belimo RV24A-SZ - siłownik liniowy do zaworów grzybkowych

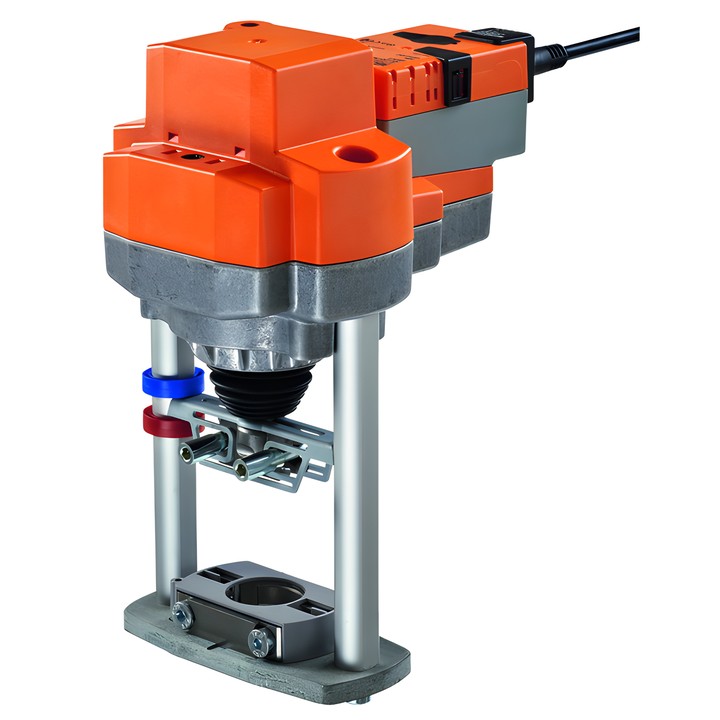

Siłownik liniowy Belimo RV24A-SZ

RV24A-SZ jest siłownikiem modulacyjnym do 2-drogowych i 3-drogowych zaworów grzybkowych. Sygnał sterujący Y wyznacza położenie siłownika, a sygnał zwrotny U umożliwia elektryczny odczyt położenia.

Najważniejsze parametry

• Siła nacisku: 4500 N; skok: 50 mm; czas ruchu: 150 s / 50 mm.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Zakres pracy Y: 0.5...10 V; sygnał zwrotny położenia U: 0.5...10 V, maks. 0.5 mA.
• Pobór mocy podczas pracy: 6 W; w położeniu spoczynkowym: 1.5 W; moc do doboru przewodów: 11 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; stopień ochrony NEMA/UL: NEMA 2.
• Temperatura otoczenia: 0...50°C; wilgotność otoczenia: maks. 95% RH, bez kondensacji.

Montaż i obsługa

Siłownik montuje się bezpośrednio na zaworze za pomocą kształtowych szczęk zaciskowych. Może być obracany o 360° na szyjce zaworu. Przycisk umożliwia ręczne przestawianie, a przełącznik zmianę kierunku ruchu. Adaptacja do mechanicznego zakresu następuje przy pierwszym włączeniu zasilania; można ją również uruchomić przyciskiem. Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu położenia krańcowego.
