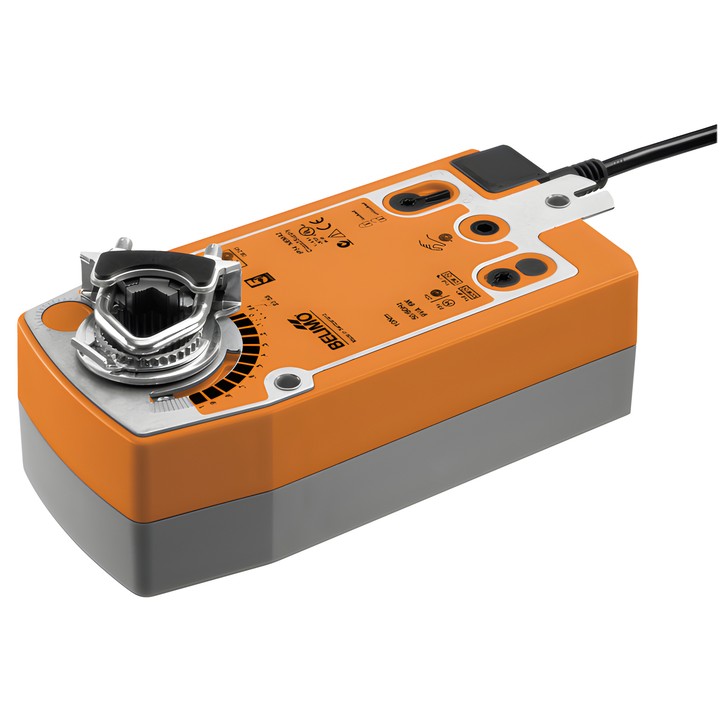

Belimo NF24A-SZ - siłownik obrotowy ze sprężyną powrotną

Belimo NF24A-SZ – siłownik obrotowy z funkcją bezpieczeństwa

Siłownik służy do ustawiania przepustnic w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Podczas pracy sygnał sterujący Y przestawia przepustnicę i napina sprężynę powrotną. Po przerwaniu zasilania sprężyna przestawia przepustnicę do położenia bezpieczeństwa.

Najważniejsze cechy i parametry

• Moment obrotowy silnika i funkcji bezpieczeństwa: 10 Nm.
• Napięcie znamionowe: AC/DC 24 V; zakres napięcia: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Zakres sterowania Y: 0.5...10 V; sygnał zwrotny położenia U: 0.5...10 V.
• Czas ruchu silnika: 150 s / 90°; czas ruchu funkcji bezpieczeństwa: <20 s @ -20...50°C, <60 s @ -30°C.
• Kąt obrotu: maks. 95°; regulacja za pomocą mechanicznych ograniczników.
• Zacisk uniwersalny do wału 10...25.4 mm; przestawianie ręczne korbą i przełącznikiem blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Pobór mocy: 3.5 W podczas ruchu i 2.5 W w położeniu spoczynkowym; moc do doboru przewodów: 5.5 VA.
• Stopień ochrony: IP54; temperatura otoczenia: -30...50°C [-22...122°F].

Kierunek ruchu silnika wybiera się przełącznikiem L/R, a kierunek obrotu funkcji bezpieczeństwa – przez sposób montażu L/R. Dokumentacja wskazuje przepustnice powietrza o powierzchni do około 2 m².
