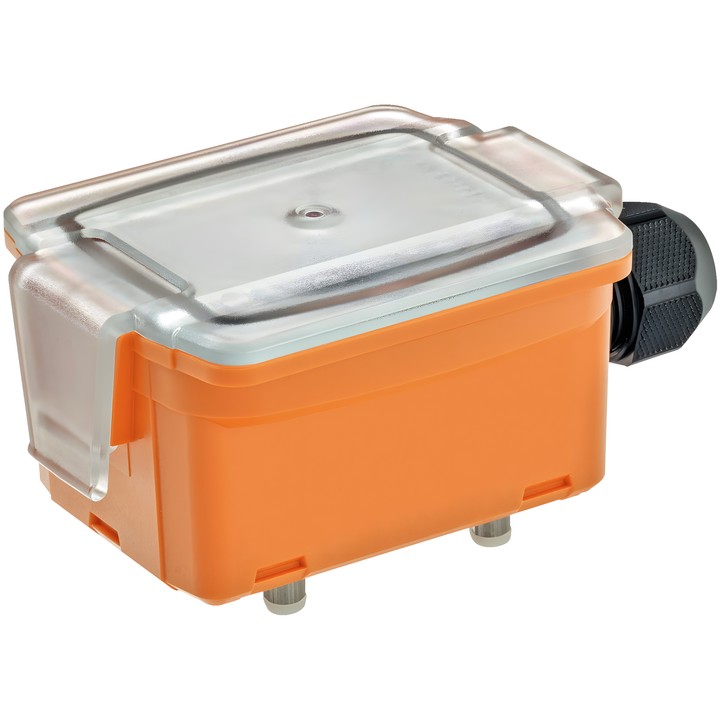

Belimo 22HL-10 – czujnik wycieku cieczy

Urządzenie służy do wykrywania wycieków cieczy w instalacjach stacjonarnych ogrzewania, wentylacji i klimatyzacji. Według dokumentacji może być stosowane do alarmowania, sterowania i monitorowania zbiorników, podłóg podniesionych, sufitów podwieszanych oraz pomieszczeń. Styk przełączny umożliwia współpracę z układami sterowania i sygnalizacji lub szeregowe podłączenie z zaworem w celu przerwania przepływu wody.

Najważniejsze cechy i parametry

• Wykrywane media: woda oraz mieszanina wody z glikolem do 50/50.
• Zasilanie nominalne: AC/DC 24 V; zakres napięcia: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Styk przełączny SPDT, bezpotencjałowy; maks. AC/DC 24 V / 1 A.
• Automatyczne kasowanie po wyschnięciu styków.
• Pomiar przewodności; próg przełączania ≈10 μS.
• Sygnalizacja LED: zielona – prawidłowe zasilanie, czerwona – wyciek.
• Stopień ochrony obudowy: IP65 / NEMA 4.
• Połączenie elektryczne: odłączalna listwa zaciskowa ze sprężynowymi zaciskami, maks. 2.5 mm²; dławik kablowy z odciążeniem ø6...8 mm.
• Temperatura otoczenia: -10...50°C; temperatura cieczy: -20...70°C.
