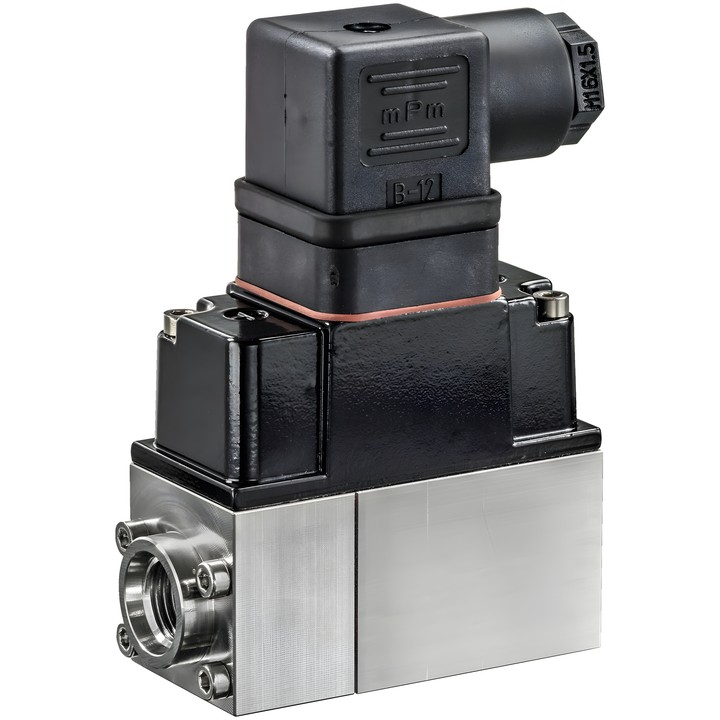

Belimo 22WDP-115 - czujnik różnicy ciśnień cieczy

Belimo 22WDP-115 – czujnik różnicy ciśnień

Czujnik mierzy różnicę ciśnień medium doprowadzonego do obu stron wewnętrznej membrany. Jest przeznaczony do stacjonarnych instalacji ogrzewania, wentylacji i klimatyzacji. W danych funkcjonalnych jako media podano wodę, mieszaninę wody z glikolem oraz parę.

Najważniejsze cechy i parametry

• Zakres pomiarowy różnicy ciśnień: 0...6 bar (0...87 psi).
• Aktywny sygnał wyjściowy: 1 x 0...10 V, min. rezystancja 2 kΩ.
• Napięcie znamionowe: AC/DC 24 V.
• Dokładność: ±1% zakresu pomiarowego przy -5...75°C [23...167°F].
• Typowy czas odpowiedzi: 100 ms.
• Przyłącze ciśnieniowe: G 1/4"; przyłącze elektryczne: wtyczka do przewodu 0.5...1.5 mm².
• Stopień ochrony: IP65 / NEMA 4.
• Dla typu 22WDP-115: nadciśnienie różnicowe 16 bar, ujemne nadciśnienie różnicowe -1 bar i ciśnienie rozerwania 21 bar. W zakresie nadciśnienia pomiar nie jest możliwy.

Temperatura otoczenia: -10...50°C [14...122°F]. Temperatura medium: -10...80°C [15...175°F]. Przy temperaturze medium poniżej 2°C [36°F] należy zapewnić ochronę przed zamarzaniem. Dla pary podano ciśnienie na wlocie maks. 100 kPa [15 psi].
