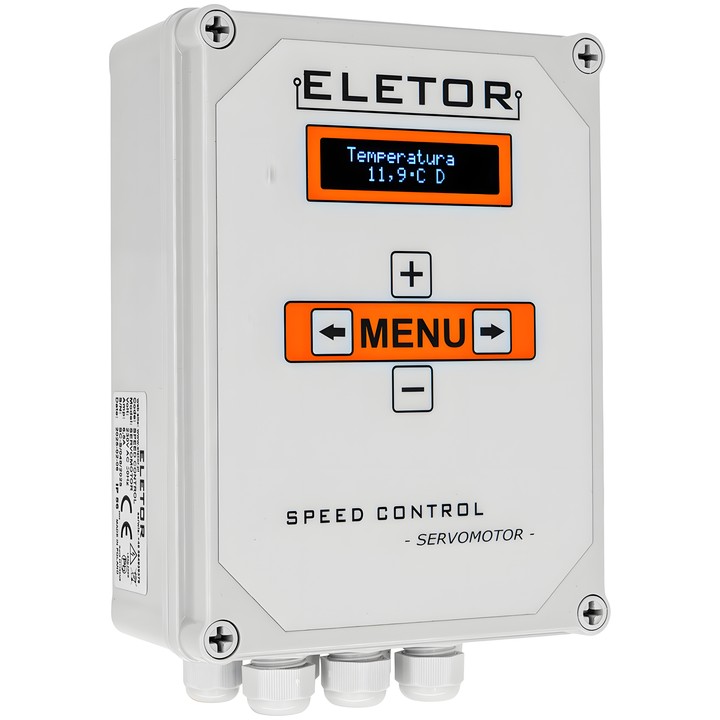

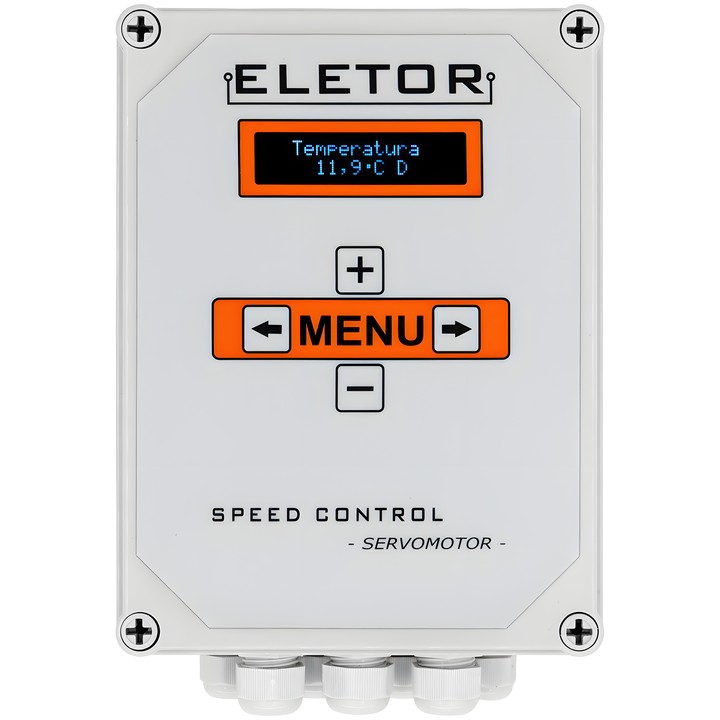

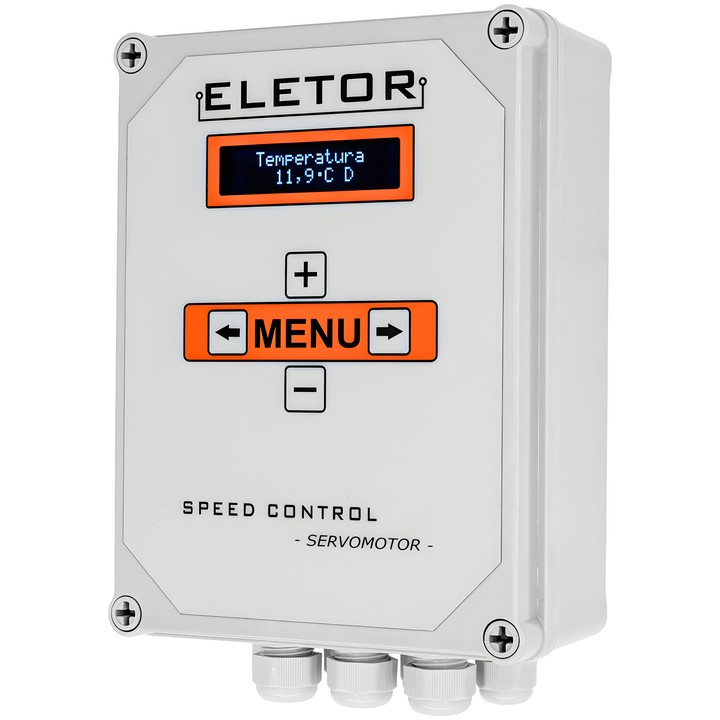

Eletor SC-S LCD

Sterownik mikroklimatu - wentylacji o maksymalnym obciążeniu do 6A

Sterownik wentylacji marki ELETOR z serii Speed Control SERVOMOTOR do pomieszczeń inwentarski dzielonych na komory po około 100 sztuk obsady zapewnia optymalny mikroklimat przez płynne wentylowanie chlewni w zależności od temperatury.

SPEED CONTROL – SERVOMOTOR (SC-S) jest mikroprocesorowym sterownikiem klimatu do pomieszczeń inwentarskich. Za pomocą specjalnego algorytmu zapewnia optymalne warunki dobrostanu zwierząt. Pomiar temperatury, z załączonego do zestawu czujnika, przekształcany jest na płynnie sterowaną wentylację (wentylatory jednofazowe do 6A), sterowanie siłownikami wlotów powietrza oraz nagrzewnicami. SC-S do pracy nie potrzebuje żadnych dodatkowych modułów wejścia - wyjścia. Wyjątek może stanowić falownik w przypadku zastosowania wentylatorów trójfazowych (3~400V), który można połączyć z wyjściem 0-10V. Sterownik wyposażony jest w funkcję przewietrzania pomieszczenia inwentarskiego. W przypadku, gdy temperatura mierzona spadnie poniżej zadanej – sterownik przechodzi w tryb przewietrzania. W trybie przewietrzania sterownik dozuje w sposób cykliczny (czas pracy / czas przerwy) zaprogramowaną ilość powietrza niezbędną do życia zwierząt.

Parametry i cechy:

• płynnie regulowana pierwsza grupa wentylacji do obciążenia 6A, z łagodnym rozruchem wentylatorów, pikiem przeciwoblodzeniowym i precyzyjną kalibracją „pasma zabronionego”;
• wyjście włącz/wyłącz do załączania drugiej grupy wentylacji lub sterowania nagrzewnicą;
• wyjście 0-10V do sterowania modułami rozszerzeń mocy lub falowników, z kalibracją przedziałów napięć oraz funkcją inwersji (10-0V);
• wyjście 0-10V do siłowników wlotów powietrza np. EGM-100A, BELIMO, wyjście posiada kalibrację przedziałów napięć, oraz funkcję inwersji (10-0V);
• czytelny wyświetlacz tekstowy z intuicyjnym menu w języku: polskim, angielskim, niemieckim, rosyjskim, litewskim, ukraińskim;
• tryb przewietrzania, regulacja obrotów wentylatora min./max., kalibracja czujnika temperatury;
• wyjście do centrali alarmowej z separacją galwaniczną.

Alarm:

W przypadku wystąpienia nieprawidłowości, sterownik zasygnalizuje alarm wewnętrznym buzerem oraz załączy styk alarmowy, aktywując centralę GSM (Eletor CA-2 GSM) w celu wysłania wiadomości SMS. Sterownik alarmuje o następujących nieprawidłowościach:

• zanik napięcia zasilania, zbyt niskie lub mocno zniekształcone;
• uszkodzenie czujnika temperatury lub przewodów połączeniowych;
• przekroczenie zaprogramowanych progów temperatury min. /max.;
• przegrzanie lub błąd programu sterownika.

Zasada działania sterownika wentylacji

Głównym zadaniem sterownika wentylacji jest utrzymanie temperatury w pomieszczeniu hodowlanym na poziomie ustalonym przez hodowcę. Wytworzony mikroklimat przekłada się na duże przyrosty trzody chlewnej lub drobiu. Zwierzęta hodowlane nie tracą energii pobranej z paszy na ogrzanie organizmu lub w przypadku wysokich temperatur nie zmniejszają poboru paszy. Należy pamiętać, że sterownik jest jedynie narzędziem, które ma pomóc w zapewnieniu optymalnych warunków klimatycznych w pomieszczeniu hodowlanym. Nadrzędną jednak rolę w tym procesie pełni hodowca, który powinien dostosowywać ustawienia urządzenia na podstawie zmieniających się warunków klimatycznych panujących na dworze, a przede wszystkim obserwacji zachowania zwierząt.

Podłączenia sterownika

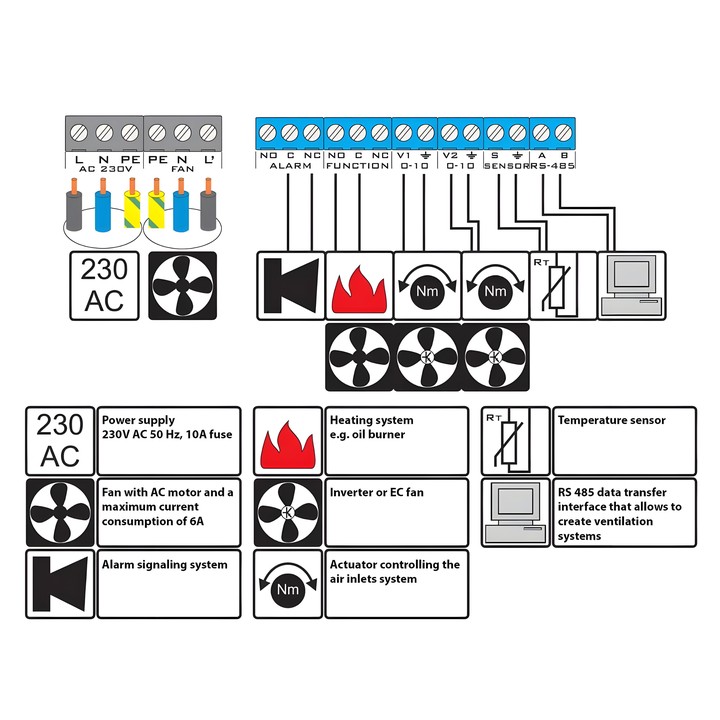

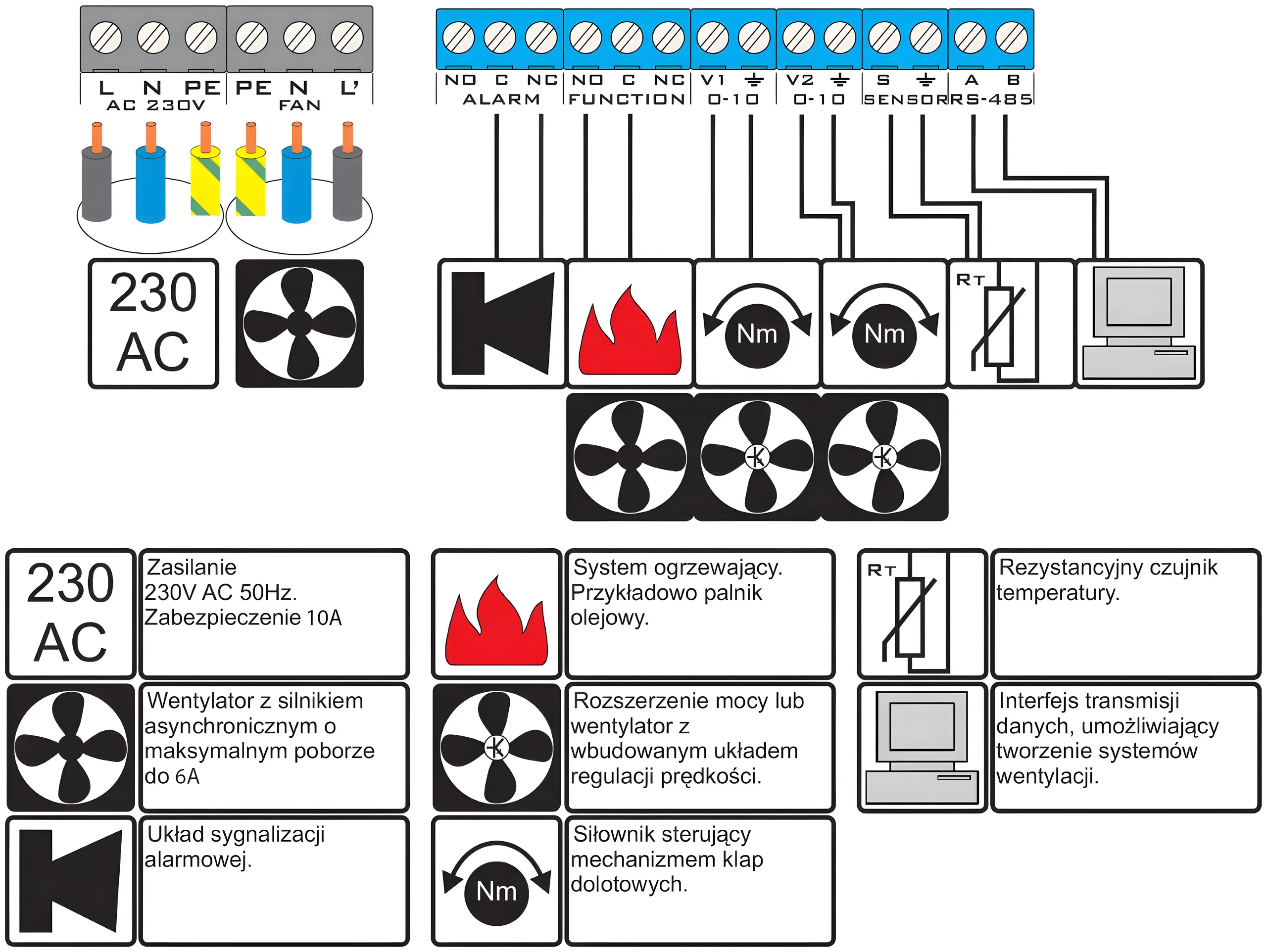

Rysunek przedstawia różne możliwości połączenia sterownika wentylacji SC-S

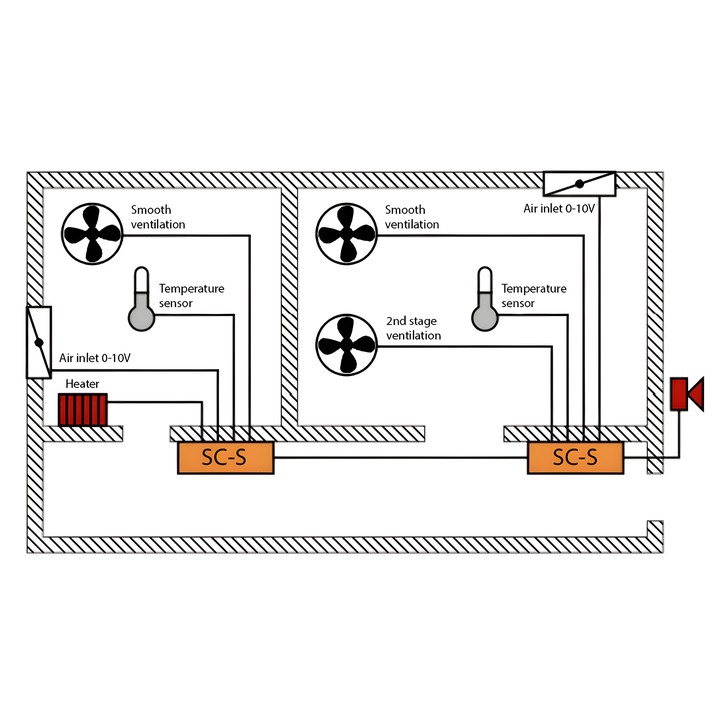

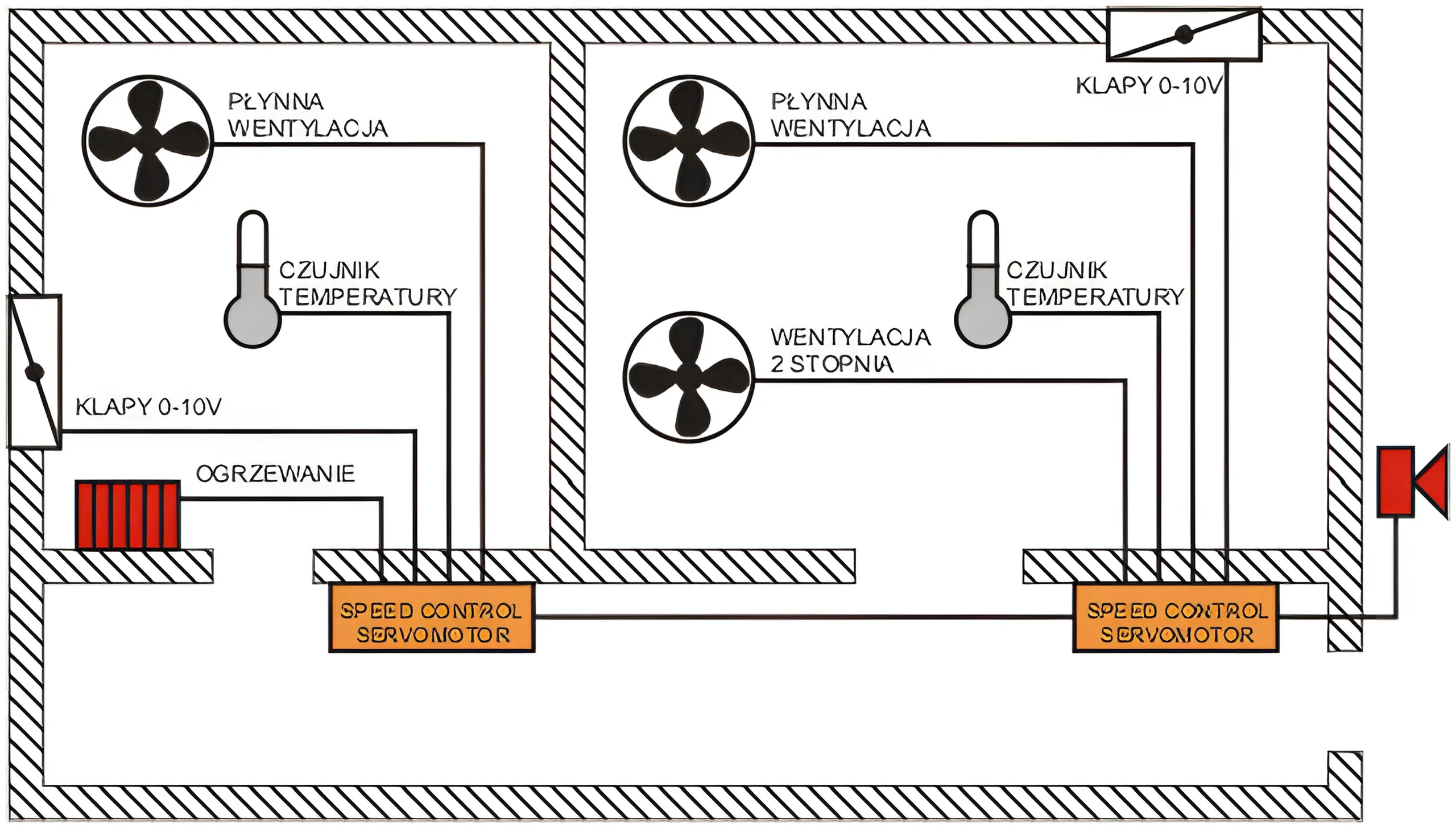

Schematyczny przykład zastosowania dwóch regulatorów klimatycznych SC-S w pomieszczeniu inwentarskim z systemem alarmowym

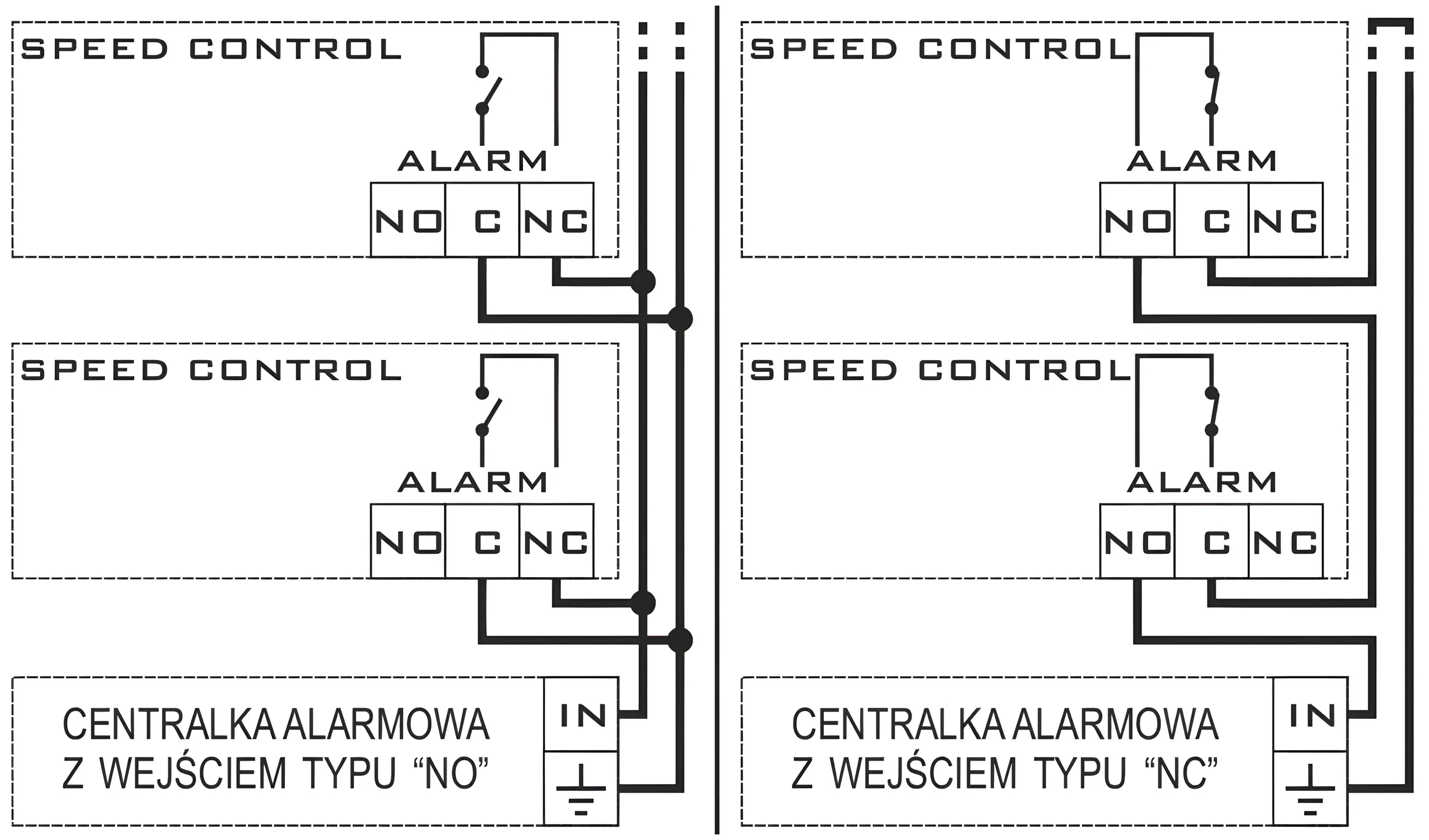

Schematy połączeń sterowników wentylacji SC-S do centralki alarmowej

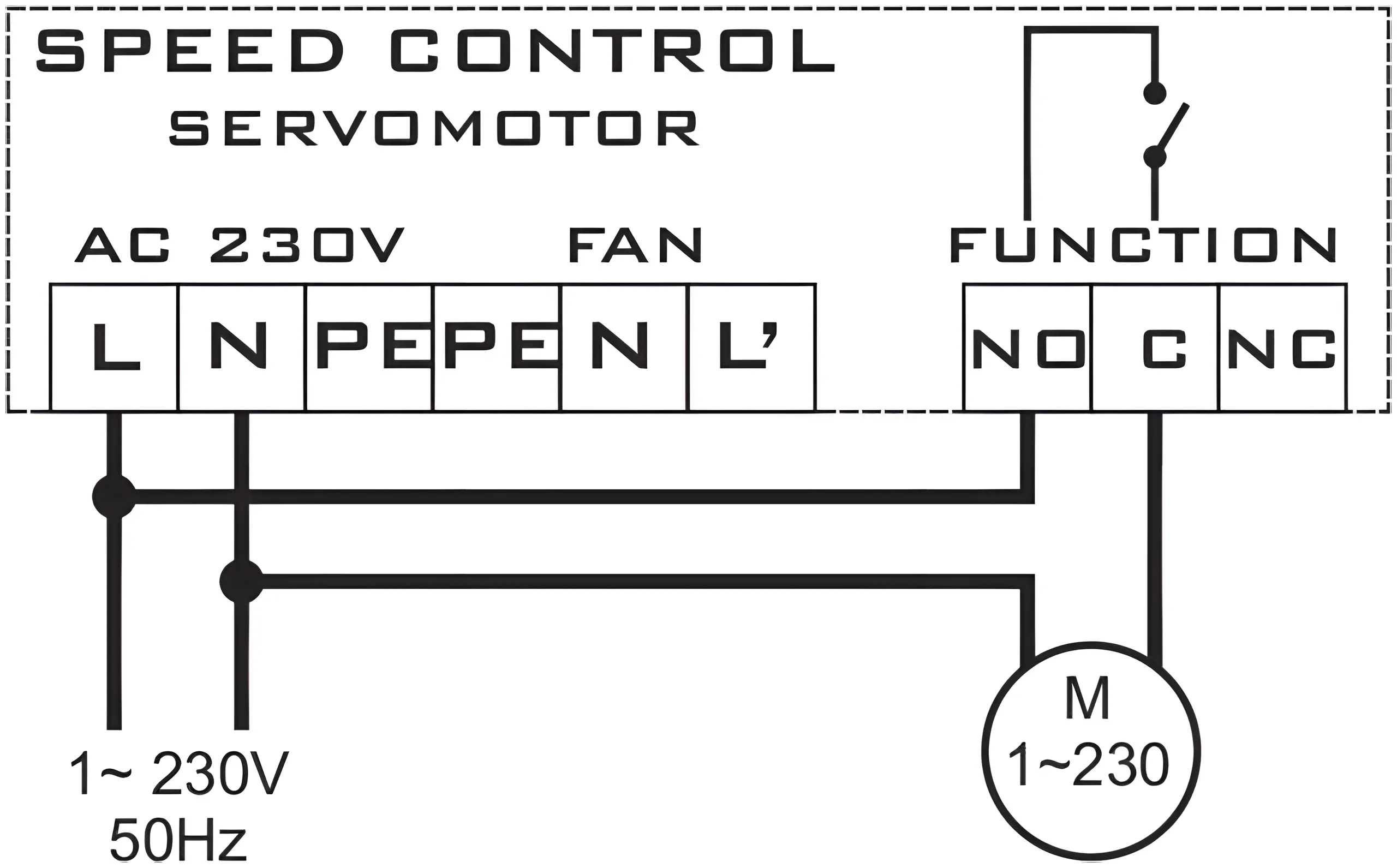

Schemat połączenia drugiej grupy wentylacji w sterowniku wentylacji SC-S

Alternatywne oznaczenia produktu:

• Sterownik wentylacji SC-S
• Sterownik klimatu SW-2
• Sterownik mikroklimatu SC-SERVOMOTOR
• SPEED CONTROL SERVOMOTOR

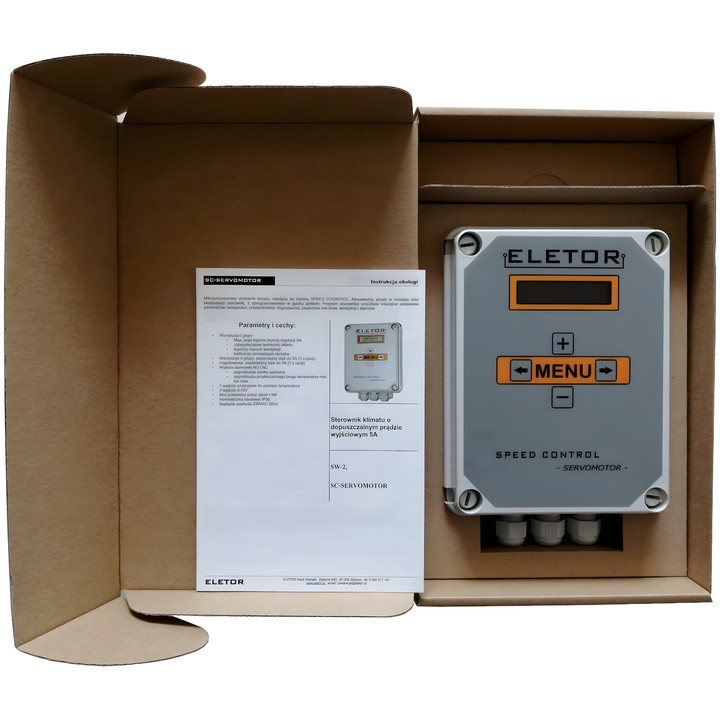

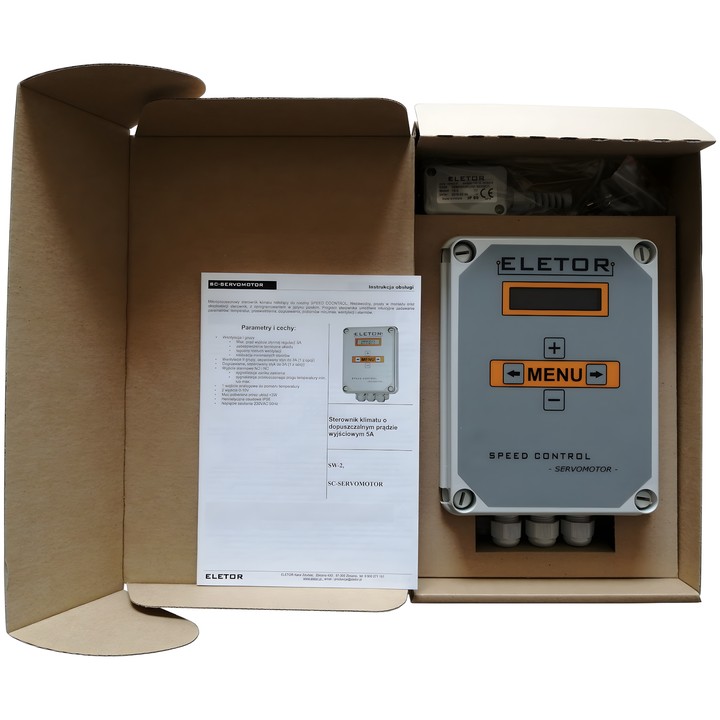

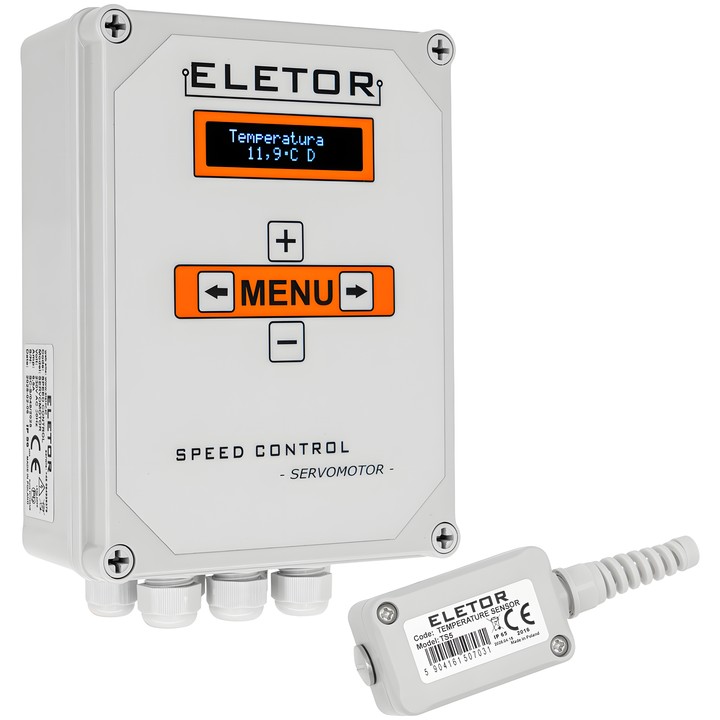

Opakowanie zawiera:

• 1 szt. - Sterownik wentylacji Eletor SC-S
• 1 szt. - Czujnik temperatury Eletor TS5
• 1 szt. - Bezpiecznik 10A
• 4 szt. - Kołki do montażu ściennego
• Instrukcję obsługi w języku polskim
